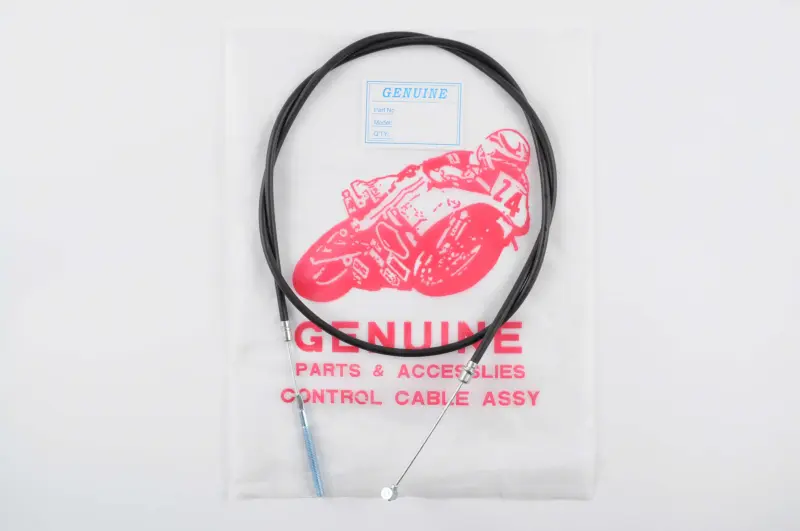

Трос переднього гальма JAWA 350, 1300 мм

Трос переднього гальма JAWA 350 завдовжки 1300 мм

Трос призначений для механічного приводу переднього гальма мотоцикла JAWA 350. Під час натискання на гальмівний важіль він передає тягове зусилля до виконавчого механізму переднього гальма. Така деталь потрібна для відновлення штатного керування гальмом, якщо попередній трос розтягнувся, заїдає в оболонці, має залом, пошкоджені наконечники або вже не забезпечує передбачуваного переміщення приводу.

Заявлена загальна довжина троса становить 1300 мм. Гнучка чорна оболонка дає змогу прокласти його від важеля на кермі до переднього колеса передбаченим на мотоциклі маршрутом. На кінцях розташовані різні приєднувальні частини: верхня слугує для з’єднання з гальмівним важелем, нижня — з приводом гальмівного механізму. Виріб розрахований на механічну систему, у якій зусилля передається натягом внутрішнього троса, а не тиском гальмівної рідини.

Що перевірити під час вибору

Позначення JAWA 350 і довжина 1300 мм є основними орієнтирами, однак мотоцикли цієї марки випускалися в різних модифікаціях. Перед замовленням зіставте новий трос зі знятою деталлю та фактичним компонуванням конкретного мотоцикла. Особливо важливі повна довжина, довжина зовнішньої оболонки, форма обох наконечників, розміри різьбових і регулювальних ділянок, а також розташування місць кріплення. Однакова загальна довжина сама по собі не підтверджує збіг усіх з’єднань.

• Призначення: привід переднього механічного гальма від ручного важеля.
• Сумісність: мотоцикли JAWA 350 за умови збігу виконання гальмівного приводу.
• Заявлена довжина: 1300 мм.
• Конструкція: внутрішній тяговий трос у гнучкій зовнішній оболонці з приєднувальними закінченнями.
• Кількість: одна штука.

Установлення та регулювання

До монтажу порівняйте стару й нову деталі поруч, не натягуючи їх: закінчення мають відповідати важелю та нижньому приводу, а оболонка — займати штатне положення між упорами. Новий трос прокладають початковим маршрутом через передбачені напрямні й тримачі. Під час повороту керма з одного крайнього положення в інше оболонка не повинна натягуватися, затискатися, торкатися рухомих частин колеса або утворювати різкі перегини.

Після приєднання обох кінців необхідно налаштувати вільний хід гальмівного важеля передбаченим регулювальним механізмом. Конкретне значення обирають за настановою для відповідної модифікації мотоцикла. Надто великий вільний хід затримує ввімкнення гальма, а надмірний натяг може завадити механізму повністю повернутися у вихідне положення. Після регулювання слід перевірити надійність фіксації наконечників, вільне повернення важеля та роботу приводу спочатку на нерухомому мотоциклі, а потім на мінімальній швидкості на безпечному майданчику.

Коли трос потребує заміни

Підставою для обслуговування є тугий або нерівномірний рух важеля, помітне заїдання, пошкодження оболонки, розпушення внутрішнього троса, деформація закінчень чи неможливість нормально відрегулювати вільний хід. Використання деталі із заломом або пошкодженими жилами підвищує ризик раптового обриву. Водночас доцільно перевірити стан важеля, регулювальних деталей, напрямних і самого переднього гальмівного механізму: новий трос відновлює передавання зусилля, але не усуває зношення інших частин гальма.

Цей варіант підходить для ремонту механічного переднього гальма JAWA 350, коли потрібні довжина 1300 мм і відповідне виконання наконечників. Точне порівняння зі знятою деталлю допомагає уникнути неправильної прокладки та зберегти повний діапазон руху керма після встановлення.
