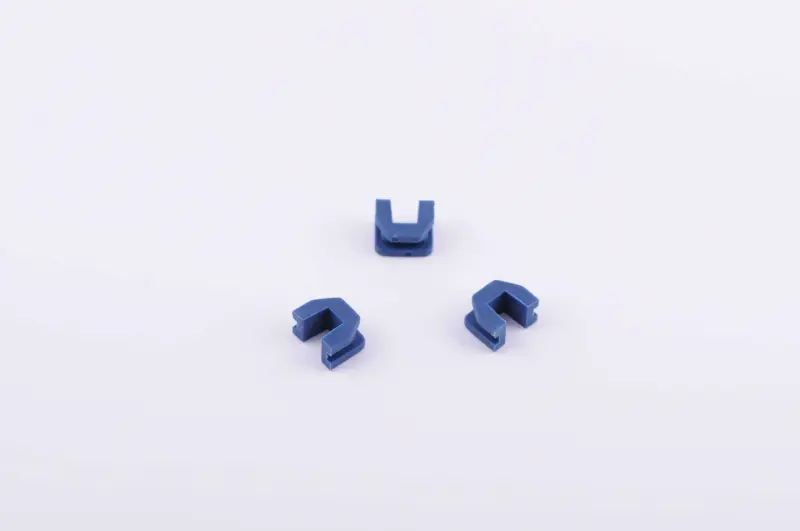

Слайдери варіатора Stels 50 2T, тюнінгові, сині

Сині слайдери варіатора для Stels 50 2T

Комплект призначений для обслуговування переднього варіатора двотактного скутера Stels 50. Три компактні напрямні встановлюються на пластину роликів і переміщуються по відповідних напрямних рухомої частини варіатора. Вони утримують пластину в заданому положенні, обмежують зайвий бічний люфт і допомагають механізму рухатися без перекосу під час розгону та зниження швидкості.

Слайдери працюють разом із роликами, рухомою щокою, втулкою та іншими деталями переднього варіатора. Коли оберти двигуна змінюються, ролики пересуваються своїми доріжками, а напрямна пластина слідує за рухом рухомої щоки. Слайдери забезпечують контрольоване переміщення пластини відносно напрямних виступів. Через постійний контакт ці невеликі деталі поступово зношуються, тому їхній стан варто перевіряти під час кожного розбирання варіатора.

Коли потрібна заміна

Підставою для перевірки є стукіт або деренчання з боку кожуха трансмісії, помітний люфт напрямної пластини, ривки під час зміни швидкості чи сліди нерівномірного вироблення всередині варіатора. Такі ознаки не завжди пов’язані лише зі слайдерами: одночасно слід оглянути ролики, їхні доріжки, втулку, ремінь і поверхні шківа. Якщо напрямні втратили початкову форму, мають тріщини, відколи або суттєво відрізняються одна від одної за висотою, комплект доцільно замінити повністю.

Що врахувати під час добору

• Тип техніки: позиція розрахована на Stels 50 із двотактним двигуном; позначення 2T потрібно враховувати окремо від чотиритактних версій.
• Форма: профіль, ширина пазів, висота та посадкові ділянки мають відповідати напрямній пластині встановленого варіатора.
• Кількість: комплект містить три однакові слайдери для одночасного встановлення на пластину роликів.
• Виконання: деталі мають синє забарвлення та заявлені як тюнінгова версія, однак саме це позначення не визначає зміну швидкості чи інших налаштувань трансмісії.

Назву Stels 50 використовують для кількох виконань скутерів, а після попереднього ремонту на техніці міг бути встановлений нештатний варіатор. Тому перед замовленням потрібно зіставити нові деталі зі знятими за загальною геометрією, розташуванням внутрішніх пазів і посадкою на виступах пластини. Слайдер не повинен вільно хитатися на напрямній або встановлюватися з надмірним зусиллям. Перевірка фактичної конструкції варіатора надійніша за вибір лише за назвою моделі.

Встановлення та перевірка варіатора

Для заміни знімають кришку трансмісії та передній варіатор, після чого відокремлюють напрямну пластину від рухомої щоки. Нові слайдери встановлюють на краї пластини в ті самі положення, які займали старі деталі. Перед складанням прибирають продукти зношення, перевіряють стан посадкових виступів і переконуються, що всі три напрямні розташовані однаково. Після встановлення пластина має входити в рухому частину рівно, без перекосу та випадання роликів із доріжок.

Під час зворотного складання потрібно зберегти штатне розташування шайб, втулки, крильчатки й ременя, а гайку варіатора затягнути з моментом, зазначеним у посібнику конкретного скутера. Контактні поверхні ременя та шківів мають залишатися чистими. Якщо на пластині або напрямних виступах уже утворилося глибоке вироблення, встановлення лише нових слайдерів може не усунути люфт — у такому разі оцінюють стан сполучених деталей.

Комплект підходить для планового обслуговування та відновлення коректного переміщення напрямної пластини варіатора Stels 50 2T. Одночасна заміна всіх трьох деталей допомагає зберегти однакову посадку по колу та виключає поєднання нових напрямних із нерівномірно зношеними старими.
