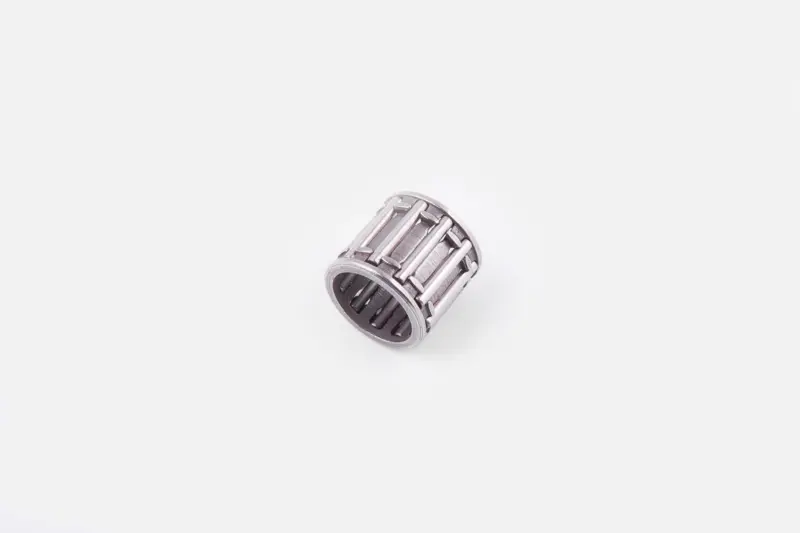

Голчастий сепаратор барабана зчеплення бензопили Данило-38

Голчастий сепаратор зчеплення для бензопили Данило-38

Компактний голчастий підшипник установлюється в зоні барабана зчеплення бензопили Данило-38. Він підтримує барабан на валу та забезпечує його вільне обертання відносно вала в режимах, коли муфта ще не передає крутний момент. Справність цієї невеликої деталі важлива для правильного взаємного положення барабана, зчеплення та ведучої зірочки.

Сепаратор складається з циліндричної обойми з розміщеними по колу голчастими роликами. Така конструкція призначена для роботи в обмеженому просторі між валом і посадковою поверхнею барабана. Ролики сприймають радіальне навантаження та зменшують тертя між сполученими деталями, а обойма утримує їх на заданій відстані. Це підшипник зчеплення, а не сальник: він не призначений для ущільнення корпусу або утримання мастила.

Як правильно підібрати сепаратор

Деталь призначена для бензопили Данило-38, проте перед установленням потрібно врахувати виконання конкретного інструмента. У різних випусках і модифікаціях бензопил можуть застосовуватися відмінні барабани, вали та посадкові розміри. Надійний підбір виконують за демонтованим підшипником і фактичними параметрами місця встановлення, не орієнтуючись лише на зовнішню подібність.

Під час порівняння зі старою деталлю перевірте внутрішній і зовнішній діаметри, загальну ширину, форму обойми та довжину голчастих роликів. Сепаратор має вільно розміщуватися в барабані без перекосу, але не повинен мати надмірного радіального зазору на валу. Якщо попередній підшипник зруйнований або втрачений, розміри визначають безпосередньо за валом і внутрішньою поверхнею барабана, а також уточнюють конфігурацію зчеплення встановленої версії пилки.

• Призначення: опора барабана зчеплення та забезпечення його обертання на вихідному валу.
• Тип конструкції: циліндричний голчастий сепаратор з утримувальною обоймою.
• Застосування: ремонт і технічне обслуговування вузла зчеплення бензопили Данило-38.
• Критерії вибору: модель пилки, фактичні посадкові діаметри, ширина та відповідність барабану.

Коли потрібна заміна

Стан підшипника перевіряють у разі появи радіального люфту барабана, нерівномірного обертання, стороннього звуку з боку зчеплення або помітних пошкоджень роликів та обойми. Підставою для заміни також є сліди заклинювання, деформація сепаратора, випадання голок і виражене зношення контактних поверхонь. Використання пошкодженого підшипника може супроводжуватися перекосом барабана та прискореним зношенням сполучених деталей.

Перед монтажем потрібно очистити посадкове місце й оглянути поверхню вала, внутрішню доріжку барабана, ведучу зірочку, шайби та фіксатор. Новий сепаратор не усуне люфт, якщо вал або барабан уже мають значне зношення. Деталь установлюють рівно, без ударів по роликах і деформування обойми. Голчастий підшипник барабана потребує регулярного змащування способом і матеріалом, передбаченими настановою до відповідної бензопили; надлишок забрудненого мастила не варто залишати в зоні зчеплення.

Після складання барабан повинен обертатися плавно, без заїдань, і зберігати правильне положення відносно інших деталей. Така перевірка дає змогу оцінити посадку до запуску інструмента. Сепаратор Данило-38 підходить для планового обслуговування зчеплення та відновлення пилки за умови підтвердженого збігу розмірів і конструкції посадкового місця.
