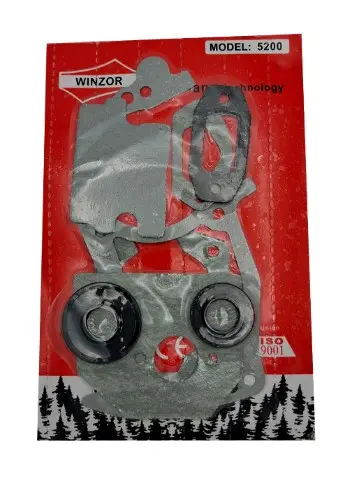

Комплект прокладок і сальників Winzor для Goodluck GL4500/5200

Комплект прокладок і сальників Winzor для Goodluck GL4500/5200

Набір призначений для ремонту бензопил Goodluck серій GL4500 і GL5200. В одній позиції зібрані профільні прокладки для основних рознімних з’єднань двигуна та два сальники колінвала. Такий формат зручний під час розбирання мотора: деталі для кількох місць ущільнення можна замінити в межах одного ремонту, не добираючи кожну прокладку окремо. Комплект використовують для відновлення щільного прилягання спряжених поверхонь і герметичності картера після обслуговування або заміни деталей двигуна.

Склад і призначення

До комплекту входять деталі для ділянок, які роз’єднують під час ремонту двигуна та пов’язаних із ним систем:

• прокладка картера — встановлюється між його з’єднуваними частинами;
• прокладка циліндра — ущільнює посадкове з’єднання циліндра;
• прокладка карбюратора й окрема прокладка його адаптера — призначені для відповідних стиків впускної частини;
• прокладка глушника — ставиться в місці з’єднання глушника з двигуном;
• ущільнювальна пластина — доповнює набір профільних деталей;
• два сальники колінвала — ущільнюють місця виходу вала з картера.

Прокладки розраховані на конкретні контури з’єднань: їхні отвори мають збігатися з каналами та точками кріплення деталей бензопили. Сальники працюють у парі з колінвалом і відповідають за щільність посадки в місцях його виходу. Одночасна наявність прокладок і двох сальників робить набір доречним для комплексного обслуговування, коли двигун уже розібраний і доступ до кількох з’єднань відкритий.

Коли потрібен такий комплект

Набір застосовують під час роз’єднання половин картера, зняття циліндра, обслуговування колінвала, демонтажу карбюратора з адаптером або зняття глушника, якщо старе ущільнення пошкоджене чи втратило придатність після розбирання.

Підставою для перевірки герметичності можуть бути сліди пропускання на стику або незадовільний результат випробування картера тиском і розрідженням. Самих загальних ознак несправності двигуна недостатньо, щоб вважати причиною саме прокладки чи сальники: перед ремонтом бажано визначити місце витоку. Після заміни контрольне випробування допомагає оцінити якість складання й переконатися, що з’єднання зберігають герметичність.

Як перевірити сумісність

Основний орієнтир під час вибору — бензопила Goodluck GL4500 або GL5200 і відповідна конструкція двигуна. Перед установленням порівняйте нові деталі зі знятими без розтягування та підрізання. Особливо важливі зовнішній контур кожної прокладки, розташування кріпильних отворів і каналів, а для сальників — усі посадкові розміри. Позначення серії не замінює перевірки фактичної модифікації пили, якщо техніку раніше ремонтували або в неї встановлювали інший двигун.

• звірте форму прокладок картера й циліндра зі спряженими поверхнями;
• перевірте положення отворів у впускних і випускних прокладках;
• зіставте внутрішній і зовнішній діаметри, а також ширину сальників зі знятими деталями;
• переконайтеся, що склад набору відповідає з’єднанням, які будуть розібрані.

Рекомендації зі встановлення

Перед складанням видаляють залишки старих прокладок і ретельно очищають посадкові площини, не пошкоджуючи їхні крайки. Нову прокладку укладають без зміщення: вона не повинна перекривати канали або заходити на отвори кріплення. Сальники встановлюють з орієнтацією та глибиною посадки, передбаченими конструкцією двигуна; під час запресовування не можна пошкодити ущільнювальну крайку й поверхню колінвала.

Кріплення затягують у послідовності та з моментом, зазначеними для конкретної бензопили. Герметик застосовують лише там і в такий спосіб, як передбачає настанова з ремонту: зайвий склад здатний потрапити в канал, а невідповідний — порушити посадку прокладки. Після складання колінвал має обертатися без заїдань, а картер рекомендовано перевірити тиском і розрідженням до остаточного введення двигуна в роботу.
