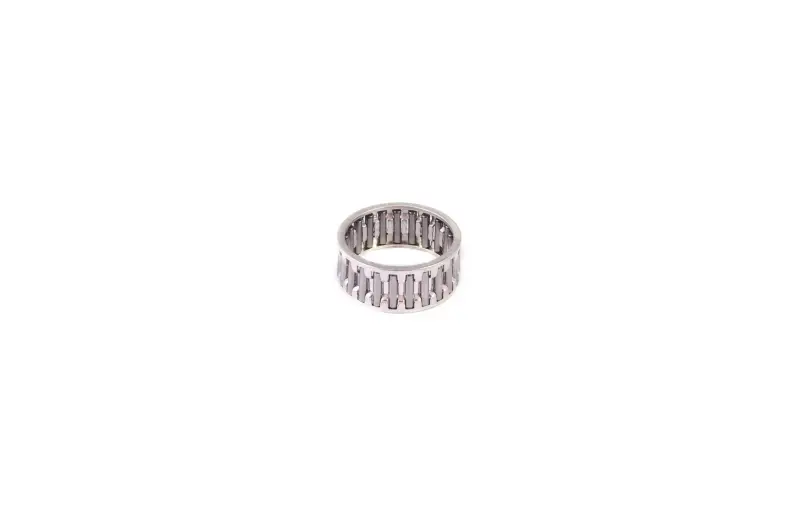

Голчастий сепаратор нижньої головки шатуна HONGJU для 4T GY6 125/150

Голчастий сепаратор нижньої головки шатуна HONGJU для 4T GY6 125/150

Деталь призначена для нижньої головки шатуна чотиритактних двигунів сімейства GY6 з позначенням 125/150. Вона встановлюється в місці з’єднання шатуна з кривошипною шийкою колінвала та утворює компактну голчасту опору. Сепаратор утримує ролики окремо, спрямовує їхній рух і зберігає задане розташування ряду під час обертання колінчастого вала.

Відкрита циліндрична конструкція не має власних внутрішнього та зовнішнього кілець: доріжками кочення для роликів слугують спряжені поверхні кривошипної шийки й нижньої головки шатуна. Така будова дає змогу розмістити роликову опору в обмеженому радіальному просторі. Точне спрямування роликів каркасом сприяє їх упорядкованому руху, проте справність з’єднання залежить не лише від нового сепаратора, а й від стану контактних поверхонь, правильного зазору та надходження мастила.

Коли потрібні перевірка та заміна

Сепаратор оглядають під час розбирання колінвала, ремонту шатуна або появи люфту й стороннього звуку в зоні кривошипа. Підставою для заміни є тріщини, деформація, перекіс, пошкоджені перемички, зношені кишені чи сліди торкання. Одночасно перевіряють самі ролики, кривошипну шийку та внутрішню поверхню великої головки шатуна. Риски, раковини, зміна форми або помітне вироблення на спряжених деталях не усуваються встановленням лише нового сепаратора: пошкоджені компоненти добирають і замінюють за результатами дефектування.

Що звірити перед замовленням

• Тип двигуна: позиція заявлена для чотиритактного сімейства GY6 125/150; позначення двигуна та його модифікацію слід перевірити до розбирання.
• Три посадкові розміри: порівнюють внутрішній діаметр по роликах, зовнішній діаметр роликового ряду та загальну ширину з демонтованою деталлю.
• Виконання колінвала: перевіряють діаметр кривошипної шийки, ширину нижньої головки шатуна й доступну відстань між щоками.
• Стан спряжень: шийка, шатун і ролики мають бути придатними до подальшої роботи та не мати пошкоджень на доріжках кочення.

Позначення GY6 125/150 звужує добір до потрібного сімейства, але не замінює перевірку розмірів. У двигунах одного класу можуть застосовуватися різні виконання колінвала та шатунної групи. Якщо достовірних даних про модифікацію немає, орієнтуються на фактичні розміри знятого сепаратора й усього з’єднання, а не лише на робочий об’єм двигуна або зовнішність скутера.

Рекомендації зі встановлення

Монтаж виконують на розібраному кривошипно-шатунному механізмі. Перед складанням очищають і ретельно оглядають усі доріжки кочення, перевіряють вільний рух роликів у кишенях та відсутність деформації каркаса. Роликовий ряд і контактні поверхні попередньо змащують моторною оливою. Під час з’єднання деталі вводять без удару й перекосу, трохи провертаючи спряжену частину: це допомагає сумістити ролики з доріжкою та не залишити задирів.

Після складання контролюють вільне обертання, бічне положення шатуна та передбачені для конкретного колінвала зазори. Заїдання, нерівномірний хід або надмірний люфт потребують повторної перевірки розмірів і стану деталей. Робота пов’язана з розбиранням та подальшим складанням колінвала, тому для запресовування, вимірювання й контролю співвісності потрібні відповідний інструмент і досвід ремонту двигунів.

Сепаратор HONGJU підходить для відновлення штатної роликової опори нижньої головки шатуна GY6 125/150 за умови підтвердженого збігу виконання та розмірів. Ретельне дефектування всього з’єднання й акуратний монтаж дають змогу не переносити пошкодження старих поверхонь на нову деталь.
