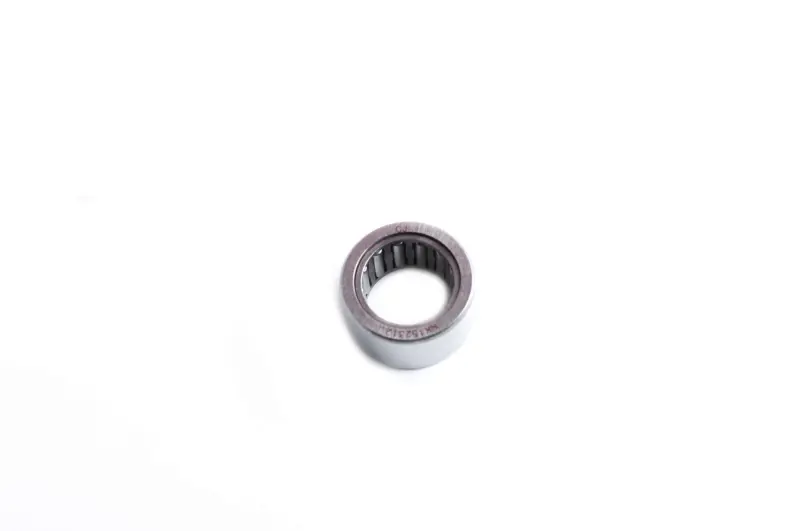

Голчастий підшипник NK152312 15×23×12 для КПП ZS200GS

Голчастий підшипник NK152312 для коробки передач ZS200GS

Компактний радіальний підшипник призначений для опори деталі, що обертається всередині коробки передач ZS200GS. Голчасті ролики сприймають радіальне навантаження та забезпечують кочення між валом і зовнішнім кільцем за невеликої різниці між внутрішнім та зовнішнім діаметрами. Таке виконання підходить для механізму, де простір навколо вала обмежений, але необхідно надійно утримувати його в заданому положенні.

Розмір NK152312 становить 15×23×12 мм: 15 мм — діаметр по голчастих роликах, 23 мм — зовнішній діаметр, 12 мм — ширина. Підшипник виготовлений без окремого внутрішнього кільця, тому вал безпосередньо слугує доріжкою кочення для роликів. Стан цієї поверхні прямо впливає на посадку, зазор і рівномірність обертання. Вона повинна мати передбачені виробником агрегату геометрію, твердість та якість обробки.

Що перевірити під час підбору

• Місце встановлення. Ця позиція заявлена для коробки передач ZS200GS. Самого збігу загального позначення двигуна або мотоцикла недостатньо: перед замовленням слід зіставити розташування підшипника за схемою конкретної модифікації агрегату.
• Усі три розміри. Посадковий діаметр вала має відповідати 15 мм, отвір корпусу — зовнішньому діаметру 23 мм, а доступне місце за шириною — 12 мм. Перевіряти потрібно весь набір розмірів, адже підшипники з близькими позначеннями можуть відрізнятися одним параметром.
• Виконання без внутрішнього кільця. Вал контактує безпосередньо з роликами. Якщо в демонтованій конструкції застосовувалася окрема втулка або внутрішнє кільце, потрібно уточнити, чи передбачене саме таке складання для ремонтованої версії коробки.
• Стан суміжних деталей. На поверхні вала та в посадковому отворі не повинно бути задирів, вираженого зношення, корозії, деформації чи задирок. Новий підшипник не усуває пошкодження посадки та не компенсує неправильний зазор.

Коли потрібна заміна

Перевірка підшипникової опори доцільна за появи люфту вала, стороннього шуму, нерівномірного обертання або виявлення пошкоджених голчастих роликів під час розбирання коробки. Причину несправності потрібно оцінювати разом зі станом вала, корпусу, шестерень і мастила. Якщо замінити лише підшипник, залишивши зношену доріжку кочення або перекошену посадку, нормальна робота механізму може не відновитися.

Рекомендації зі встановлення

Монтаж виконують після очищення посадкового отвору та контролю розмірів суміжних поверхонь. Підшипник потрібно вводити рівно, без перекосу; зусилля під час запресовування прикладають до зовнішньої обойми відповідною оправкою, не передаючи удар через голчасті ролики. Перед з'єднанням ролики й доріжку кочення змащують складом, передбаченим для цієї коробки передач. Вал вводять співвісно та обережно провертають, щоб ролики правильно розташувалися й не пошкодили його поверхню.

Після складання слід перевірити вільне обертання, відсутність заїдання та неприпустимого радіального люфту до остаточного закриття корпусу. NK152312 обирають як точну розмірну й конструктивну заміну для відповідної позиції у КПП ZS200GS, а не лише за зовнішньою подібністю. Зіставлення розмірів, виконання опори та стану вала допомагає уникнути повторного розбирання й пошкодження сусідніх деталей трансмісії.
