Голчастий підшипник HK1010 для КПП 4T CG125 HONGJU

Голчастий підшипник HK1010 для коробки передач 4T CG125

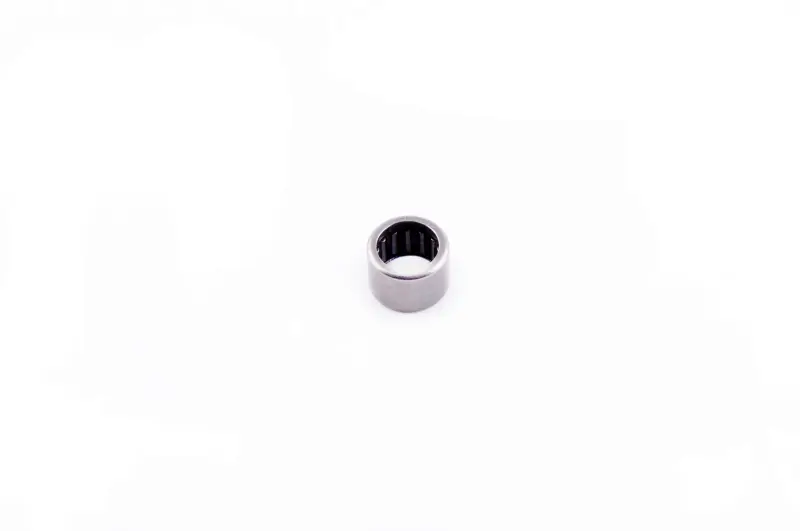

HONGJU HK1010 — компактний радіальний голчастий підшипник для ремонту коробки передач чотиритактного двигуна сімейства CG125. Деталь установлюється в опорному місці обертового вала та сприймає радіальне навантаження через ряд довгих роликів малого діаметра. Така конструкція дає змогу розмістити повноцінну опору там, де простір між валом і корпусом обмежений.

Підшипник виконаний як тонкостінна зовнішня обойма з відкритими торцями, сепаратором і голчастими роликами. Номінальні розміри HK1010 становлять 10×14×10 мм: діаметр доріжки під роликами — 10 мм, зовнішній діаметр — 14 мм, ширина — 10 мм. Конструкція не має окремого внутрішнього кільця, тому стан контактної поверхні вала безпосередньо впливає на плавність обертання, робочий зазор і строк служби встановленої деталі.

Призначення та ознаки заміни

Підшипник підтримує вал, допомагає зберігати його правильне положення відносно корпусу та зменшує тертя під час обертання. Перевірити цю опору доречно під час розбирання коробки передач через сторонній шум, помітний радіальний люфт, заїдання або сліди зношення в посадковому місці. Причина таких симптомів може бути й у сусідніх деталях, тому перед складанням слід оглянути вал, корпус, шестерні та інші опори, а не обмежуватися заміною однієї позиції.

Зношений вал із подряпинами, виробітком, корозією або відхиленням діаметра не створює для голчастих роликів правильної доріжки кочення. Новий підшипник у такому місці може працювати із зайвим зазором або пошкодитися невдовзі після встановлення. Посадковий отвір корпусу також має зберігати форму, утримувати зовнішню обойму без перекосу та не мати задирів чи деформації.

Практичні переваги конструкції

• Тонкостінна зовнішня обойма забезпечує малу радіальну висоту підшипника та дає змогу використовувати його в компактній трансмісійній опорі.
• Велика кількість голчастих роликів забезпечує високу радіальну вантажність і жорсткість за невеликих габаритів деталі.
• Відкриті торці полегшують проходження передбаченого конструкцією мастила через підшипникову зону.

Як правильно підібрати

Позначення HK1010 і належність до двигуна 4T CG125 — основні орієнтири, проте для впевненого вибору потрібно зіставити стару деталь і місце встановлення. Перевірте всі три розміри: вал або доріжку під роликами 10 мм, отвір корпусу 14 мм і ширину 10 мм. Додатково порівняйте виконання з відкритими торцями, положення підшипника в картері та стан сполучених поверхонь. В окремих модифікаціях двигунів сімейства CG можуть відрізнятися деталі трансмісії, тому самого зазначення робочого об’єму недостатньо.

Рекомендації зі встановлення

Перед монтажем очистьте посадковий отвір і вал від забруднень, металевої стружки та залишків пошкодженої деталі. Усуньте задирки, перевірте геометрію посадки й переконайтеся, що нова обойма входить без перекосу. Запресовувати тонкостінний корпус потрібно рівно, відповідною оправкою, передаючи зусилля на його торець. Удари по роликах або встановлення через вал здатні пошкодити сепаратор і доріжки ще до першого запуску.

Після запресовування вал має обертатися вільно, без заклинювання та відчутного радіального переміщення понад передбачений зазор. Під час складання застосовують мастило, визначене конструкцією двигуна, і відновлюють штатне надходження оливи до місця опори. HK1010 підходить для планового ремонту коробки передач CG125, коли розміри, виконання та посадкове місце повністю збігаються з демонтованим підшипником.
