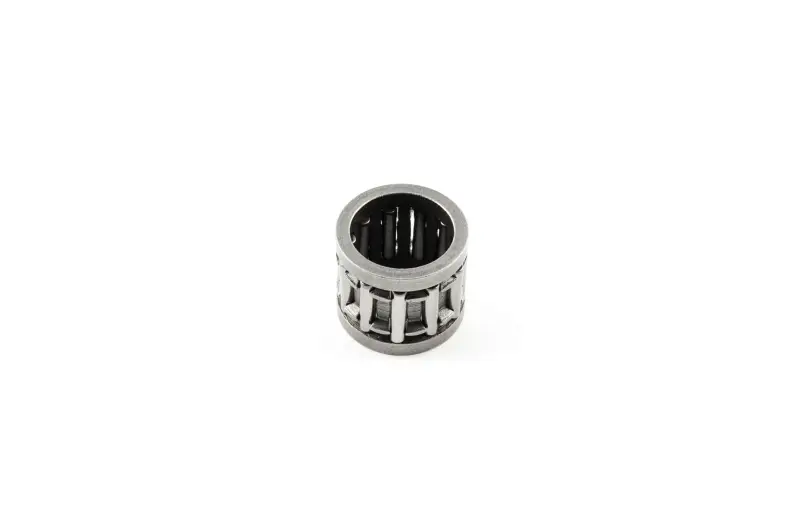

Голчастий сепаратор 12×16×13 для верхньої головки шатуна

Голчастий сепаратор встановлюється у верхню головку шатуна двотактного двигуна та слугує опорою поршневого пальця. Деталь утворює рухоме з’єднання між пальцем і шатуном: голчасті ролики сприймають радіальне навантаження й дають пальцю змогу переміщуватися відносно шатуна з мінімальним опором. Таке компонування потребує небагато місця в радіальному напрямку, тому використовується в компактних кривошипно-шатунних механізмах мопедів і скутерів.

Розмір сепаратора — 12×16×13 мм: внутрішній діаметр 12 мм, зовнішній діаметр 16 мм, ширина 13 мм. Під час добору потрібно перевіряти всі три параметри одночасно. Збігу лише за діаметром поршневого пальця недостатньо: зовнішня посадка має відповідати отвору верхньої головки шатуна, а ширина — доступному простору між бобишками поршня. Надто широкий сепаратор не забезпечить потрібного бічного зазору, а деталь із невідповідними діаметрами не зможе правильно працювати з пальцем і посадковою поверхнею шатуна.

Призначення та застосування

Модель призначена для двотактної техніки Stels 50 і мопедів «Карпати» у виконаннях, де використовується сепаратор верхньої головки шатуна розміром 12×16×13 мм. Позначення 50 вказує на заявлене застосування зі Stels 50, однак у межах однієї серії техніки можуть траплятися різні двигуни, колінчасті вали, поршні та пальці. Під час вибору визначальними є фактичні розміри демонтованої деталі й сполучених посадок.

Конструкція складається з циліндричних голчастих роликів, які утримуються відкритим сепаратором. Власних внутрішнього та зовнішнього кілець таке виконання не має: доріжками кочення слугують поверхня поршневого пальця й отвір верхньої головки шатуна. Через це стан обох поверхонь безпосередньо впливає на посадку та подальшу роботу нової деталі. Новий сепаратор не усуває виробіток пальця або отвору шатуна й не повинен використовуватися для компенсації люфту, що вже виник.

Що перевірити перед установленням

• Поршневий палець: діаметр має становити 12 мм; поверхня повинна бути гладкою, без виражених рисок, задирів, ступінчастого зношення та слідів перегрівання.
• Верхню головку шатуна: посадковий діаметр має відповідати зовнішньому розміру 16 мм. Овальність, виробіток і відчутний люфт потребують окремої оцінки стану шатуна.
• Ширину посадкового місця: сепаратор завширшки 13 мм повинен вільно розташовуватися між бобишками поршня без затискання бічних торців.
• Демонтовану деталь: порівнюються всі три розміри, кількість і розташування роликів, загальна форма клітки, а також вільність переміщення пальця після пробного складання.
• Чистоту деталей: на роликах, пальці та в отворі шатуна не повинно залишатися абразиву, стружки чи забруднень після розбирання двигуна.

Установлення під час ремонту поршневої групи

Сепаратор монтують разом із поршневим пальцем при знятому циліндрі. Перед складанням ролики та контактні поверхні змащують складом, передбаченим для конкретного двотактного двигуна. Палець вводять співвісно, без перекосу й ударів по роликах; за обережного провертання він проходить крізь сепаратор без заїдання. Перекошення під час введення пальця здатне пошкодити ролики, клітку або доріжки кочення ще до запуску двигуна.

Після монтажу перевіряють вільний рух з’єднання та відсутність заклинювання. Сепаратор має залишатися у відведеному для нього просторі, а шатун — зберігати передбачене конструкцією бічне переміщення без контакту торців клітки із сусідніми поверхнями. Стопорні кільця поршневого пальця встановлюються відповідно до вимог конкретного двигуна; вони не належать до заявлених характеристик цієї позиції.

Заміну сепаратора доцільно виконувати під час ремонту поршневої групи, у разі пошкодження клітки, деформованих або потемнілих роликів, задирів чи ненормального люфту в з’єднанні поршневого пальця із шатуном. Якщо пошкоджені сам палець, поршень або верхня головка шатуна, встановлення лише нового сепаратора не розв’яже проблему. Точна перевірка розмірів і стану всієї сполученої пари допомагає уникнути повторного розбирання двигуна та вибрати деталь 12×16×13 для відповідного виконання Stels 50 або «Карпат».
