Сектор кікстартера Восход

Сектор кікстартера для мотоцикла Восход

Деталь призначена для ножного пускового механізму мотоцикла Восход. Під час натискання на важіль кікстартера сектор повертається, входить зубцями в зачеплення з пусковою шестернею та передає прикладене зусилля далі до механізму запуску двигуна. Тому стан зубчастої дуги й правильна посадка деталі безпосередньо впливають на те, наскільки послідовно механізм відпрацьовує повний хід важеля.

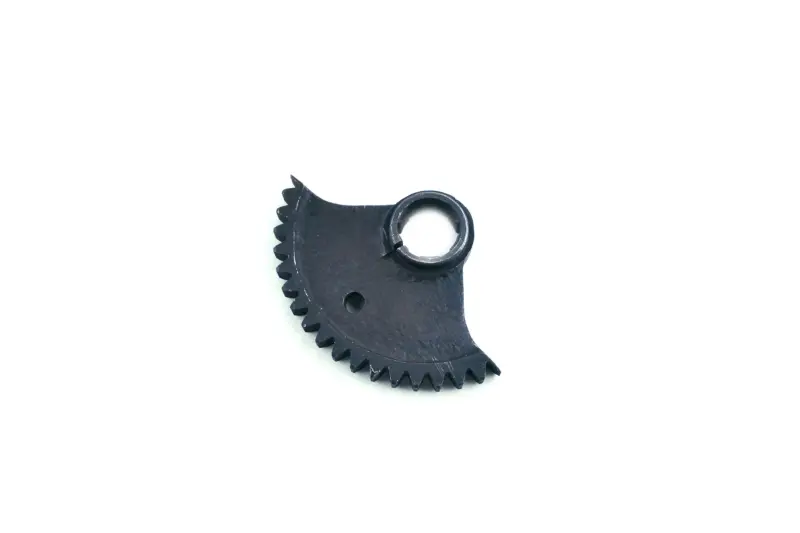

Сектор має форму частини зубчастого колеса. Конструкція включає дугоподібний зубчастий вінець, великий посадковий отвір із виступною втулковою частиною та додатковий отвір у пластині. Така конфігурація призначена для встановлення всередині пускового механізму, де сектор рухається обмеженою траєкторією, а не здійснює повний оберт. У переліку деталей ЗіД сектор кікстартера зазначений як окрема позиція пускового механізму для мотоциклів Восход-3, Восход-3М, Восход-3М-01 і Восход-3М-02.

Коли потрібна заміна

Під час запуску зубці сектора сприймають повторюване навантаження. Поступове зношення зубчастої частини може супроводжуватися сторонніми звуками під час натискання на кікстартер. Підставою для розбирання та перевірки також стають зрив зачеплення, прослизання важеля, хрускіт, помітний люфт або неповне повернення педалі. Ці ознаки не завжди пов’язані лише із сектором, тому під час ремонту потрібно оцінити стан усіх деталей пускового механізму, що взаємодіють між собою.

Сектор зазвичай замінюють у разі сколів, зім’ятих вершин, вираженого вироблення або порушення форми зубців. Використання деталі з пошкодженою зубчастою дугою погіршує контакт із відповідною шестернею та може прискорити зношення спряженої пари. Одночасно варто перевірити пускову шестерню, вал, посадкові поверхні й деталі поворотного механізму. Якщо причина несправності є в кількох компонентах, встановлення лише нового сектора не усуне люфт, заїдання або неповний хід кікстартера.

Як правильно підібрати сектор

Перед придбанням уточніть модель і модифікацію двигуна, а демонтовану деталь використайте як зразок для порівняння. Зіставте загальний контур пластини, довжину та розташування зубчастої дуги, кількість, крок і профіль зубців, форму великого посадкового отвору, висоту втулкової частини, положення додаткового отвору й обмежувальних виступів. Навіть невелика відмінність у геометрії може змінити положення сектора відносно пускової шестерні.

• Призначення: передавання зусилля від важеля кікстартера до пускової шестерні.
• Тип деталі: зубчастий сектор ножного пускового механізму.
• Застосування: мотоцикли сімейства Восход; відповідність конкретній модифікації перевіряють до встановлення.
• Конструктивні ознаки: дугоподібний ряд зубців, посадковий отвір із втулковою частиною та додатковий отвір у пластині.

Перевірка та встановлення

Монтаж виконують при розібраному пусковому механізмі з дотриманням порядку, передбаченого настановою з ремонту конкретної моделі. До складання очистьте місце встановлення, переконайтеся, що сектор вільно розміщується на своїй посадці, а зубці входять у відповідну шестерню без перекосу та заклинювання. Перевірте повний хід механізму й повернення важеля вручну до остаточного складання двигуна.

Не слід компенсувати тугу посадку ударним встановленням або доопрацюванням зубців без точного визначення причини невідповідності. Заїдання може вказувати на невідповідну геометрію, зношення вала, пошкодження спряженої шестерні або неправильне положення поворотних деталей. Ретельне зіставлення та контроль зачеплення допомагають відновити передбачувану роботу ножного запуску й запобігти повторному пошкодженню нової деталі.
