Сектор кікстартера ІЖ

Сектор кікстартера для мотоциклів ІЖ

Зубчастий сектор призначений для ремонту ножного пускового механізму мотоциклів ІЖ Планета та ІЖ Юпітер. Під час натискання на пусковий важіль деталь повертається разом із валом, входить зубцями в зачеплення з відповідною шестернею та передає зусилля далі до механізму запуску двигуна. Після завершення ходу сектор має повернутися у вихідне положення під дією поворотної пружини. Справне зачеплення дає змогу використовувати повний хід важеля без зривів, заклинювання та холостого прокручування.

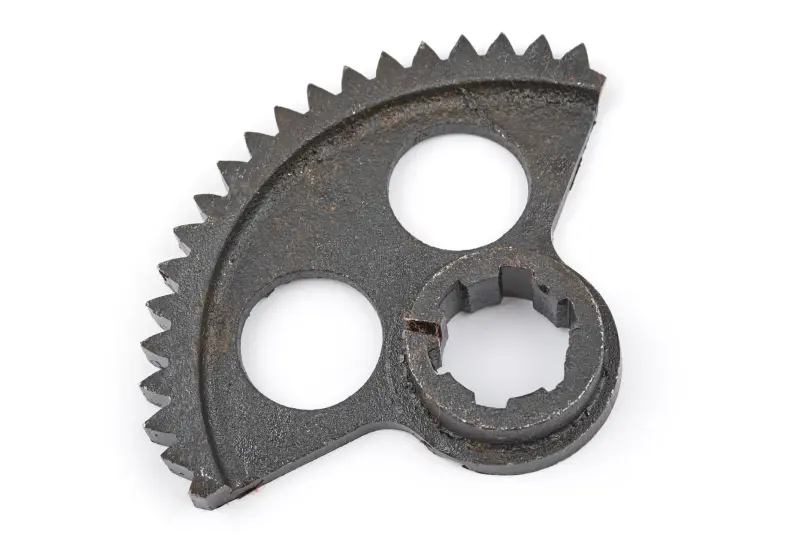

Деталь має форму напівкруглого сектора із зубчастою дугою. У центральній маточині передбачений профільований посадковий отвір для з’єднання з валом, а в тілі сектора розташовані два наскрізні технологічні отвори. Така конфігурація відповідає призначенню деталі: зубчаста частина взаємодіє із шестернею пускового механізму, а маточина сприймає обертання від вала. Сектор постачається як окрема деталь, тому під час ремонту потрібно оцінити стан інших сполучених компонентів і переконатися, що причиною несправності є саме його зношення.

Коли потрібна заміна

Перевірити сектор варто, якщо ножний важіль періодично провалюється, прослизає під навантаженням, рухається не на повний хід або супроводжується хрускотом у зоні пускового механізму. Типові причини — відколи й зминання зубців, зношення їхніх робочих граней, пошкодження посадкового профілю або надмірний люфт з’єднання з валом. Подібні ознаки також можуть виникати через зношення відповідної шестерні, несправність храпового механізму чи проблеми з поворотною пружиною, тому розбирання доцільно поєднати з оглядом усього механізму.

Що порівняти перед придбанням

• Модель мотоцикла: сектор розрахований на застосування в пусковому механізмі ІЖ Планета та ІЖ Юпітер, проте конкретну модифікацію слід звірити за встановленою деталлю.
• Посадку на вал: порівняйте форму внутрішнього профілю, діаметр посадкової зони та висоту маточини зі знятим сектором.
• Зубчасту дугу: мають збігатися кількість зубців, їхній крок, ширина та напрямок робочого профілю.
• Загальний контур: зіставте радіус сектора, положення крайніх зубців і розташування двох отворів у його тілі.
• Сполучені деталі: перевірте вал, відповідну шестерню та поворотну пружину; помітне зношення цих компонентів може погіршити роботу навіть із новим сектором.

Установлення та перевірка роботи

Монтаж виконують після отримання доступу до пускового механізму з боку кришки двигуна. Посадкове місце очищають від забруднень і продуктів зношення, після чого перевіряють вал на люфт та пошкодження профілю. Сектор установлюють у тому самому робочому положенні, яке передбачене конструкцією конкретної модифікації ІЖ. Поворотну пружину складають і попередньо натягують відповідно до ремонтної документації потрібної моделі: неправильне положення пружини може спричинити неповне повернення ножного важеля.

До остаточного складання механізм потрібно плавно провести через увесь хід. Зубці мають входити в зачеплення без перекосу, упору крайками та заїдання, а сектор — упевнено повертатися назад. Водночас контролюють, щоб у зоні руху деталі не залишилися металева стружка й уламки старих зубців. Після такої перевірки сектор можна використовувати для відновлення штатного ножного запуску під час ремонту мотоциклів сімейства ІЖ Планета або ІЖ Юпітер.
