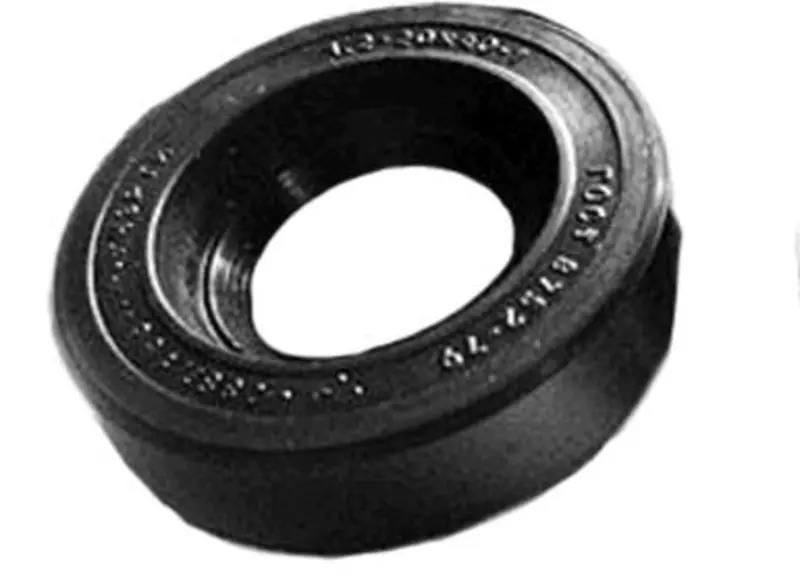

Сальник колінвала Viper, Irbis, Lifan 125/200 20×34×7 HND

Сальник колінвала Viper, Irbis, Lifan 125/200 20×34×7 HND

Сальник призначений для ущільнення місця, де обертовий вал проходить крізь нерухому посадку в корпусі двигуна. Його робоча крайка контактує з поверхнею вала, а зовнішня частина фіксується в отворі корпусу. Таке розташування допомагає утримувати оливу всередині механізму та запобігати її виходу через проміжок навколо вала. Деталь пропонується для застосування на мотоциклах Viper, Irbis і Lifan класів 125/200, проте перед монтажем потрібно перевірити не лише марку та робочий об’єм двигуна, а й фактичне місце встановлення та розміри демонтованої деталі.

Розмір і критерії підбору

Розмір сальника — 20×34×7 мм. У стандартному позначенні перше число відповідає внутрішньому діаметру, друге — зовнішньому, третє — ширині. Отже, деталь розрахована на вал діаметром 20 мм і посадковий отвір діаметром 34 мм за ширини 7 мм. Збігатися мають усі три значення: навіть невелику різницю внутрішнього або зовнішнього діаметра не можна компенсувати сильнішою запресовкою, адже це здатне пошкодити крайку, послабити фіксацію чи спричинити витікання оливи.

Назви Viper, Irbis і Lifan охоплюють різні моделі та модифікації двигунів, тому позначення 125/200 є орієнтиром, але не замінює перевірку посадки. Під час вибору варто зіставити:

• розмір старого сальника — 20×34×7 мм;
• діаметр вала та отвору в корпусі;
• призначення деталі саме в двигуні, який ремонтується;
• глибину посадки й положення старого ущільнення до розбирання;
• форму сполучених поверхонь і відсутність додаткових деталей, що змінюють схему монтажу.

Якщо двигун уже ремонтували або комплектували деталями іншої модифікації, точнішими орієнтирами будуть реальні вимірювання та документація конкретного мотора. Однаковий робочий об’єм не означає використання однакових сальників у всіх місцях двигуна.

Коли потрібна заміна

Приводом для перевірки є сліди оливи біля виходу вала, волога ділянка навколо посадки або повторна поява підтікання після очищення корпусу. Демонтований сальник потрібно замінити, якщо його робоча крайка розірвана, зім’ята чи затверділа, зовнішня поверхня деформована або на деталі є інші пошкодження, які заважають щільному контакту. Одночасно слід оглянути вал: канавка, корозія, задирка чи подряпина в зоні контакту здатні порушити герметичність навіть із новою деталлю. Посадковий отвір також має бути чистим, рівним і без пошкоджених країв.

Підготовка та встановлення

Перед демонтажем корисно зафіксувати глибину й орієнтацію встановленого сальника. Стару деталь виймають обережно, не дряпаючи вал і стінки отвору. Залишки забруднень видаляють, після чого перевіряють посадку та контактну доріжку. Гострі краї, шліци й пази, через які проходить робоча крайка, необхідно закрити відповідною монтажною втулкою: це захищає ущільнення від порізу під час складання.

Робочу крайку та поверхню вала перед монтажем злегка змащують тією оливою, яка використовується в цьому механізмі. Сальник установлюють без перекосу та рівномірно запресовують придатною оправкою, передаючи зусилля якомога ближче до його зовнішнього діаметра. Прямі удари по деталі й тиск лише на один бік можуть деформувати корпус або встановити сальник під кутом. Орієнтацію крайки та потрібну глибину обирають за схемою двигуна або відтворюють заводське положення демонтованої деталі.

Після складання перевіряють, чи сальник установлений рівно по всьому колу та чи не загорнулася його крайка всередину. Далі відновлюють рівень оливи відповідно до вимог конкретного двигуна й контролюють місце ремонту після першого запуску. Правильно підібраний розмір, чиста посадка та акуратна запресовка важливі не менше за саму заміну: саме ці умови дають ущільненню змогу нормально працювати під час обертання вала.
