Сальник вала Honda DIO, TB50 24×40×7 HND

Сальник вала Honda DIO, TB50 24×40×7 HND

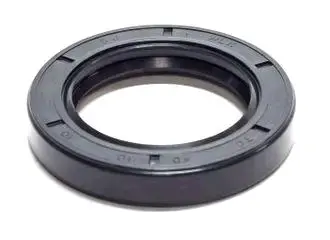

Кільцеве ущільнення призначене для встановлення у вузлі з обертовим валом на скутерах Honda DIO та техніці, позначеній у товарній специфікації як TB50. Основне завдання деталі — перекрити проміжок між валом і посадковим отвором, щоб утримувати оливу всередині корпусу. Розмір 24×40×7 мм дає змогу підбирати сальник за трьома основними посадковими параметрами, не покладаючись лише на назву моделі.

Розмір і призначення

Позначення 24×40×7 читається послідовно: 24 мм — внутрішній діаметр, що відповідає діаметру контактної поверхні вала; 40 мм — зовнішній діаметр під отвір у корпусі; 7 мм — ширина деталі. Для правильного підбору мають збігтися всі три значення. Навіть невелика відмінність одного параметра може завадити нормальному запресовуванню, змінити положення ущільнювальної крайки або зробити сальник непридатним для конкретного місця встановлення.

Сальник має круглу форму та чорний зовнішній корпус. Внутрішня крайка контактує з обертовою поверхнею, а зовнішня частина фіксується в посадковому отворі. Такий принцип дає змогу нерухомо утримувати деталь у корпусі й водночас герметизувати ділянку навколо вала під час його обертання.

Що перевірити перед замовленням

• Розмір знятої деталі. Зіставте внутрішній і зовнішній діаметри, а також ширину; потрібна комбінація для цієї позиції — 24×40×7 мм.
• Місце встановлення. У різних версіях Honda DIO можуть використовуватися кілька ущільнень різного розміру, тому назва сімейства скутера не замінює перевірку конкретного вузла.
• Поверхню вала. У зоні контакту крайки не повинно бути глибокого вироблення, корозії, задирок чи гострих пошкоджень, здатних швидко зіпсувати новий сальник.
• Посадковий отвір. Він має зберігати правильну форму та забезпечувати рівне встановлення без перекосу.
• Напрям установлення. Орієнтацію деталі слід повторювати за схемою конкретного механізму або за положенням правильно встановленого старого ущільнення.

Коли потрібна заміна

Підставою для обслуговування стають сліди оливи біля виходу вала, забруднення прилеглих поверхонь, затвердіння або пошкодження ущільнювальної крайки. Демонтований сальник повторно не встановлюють: під час зняття його зовнішня поверхня та крайка можуть деформуватися. Якщо після заміни витік з’являється знову, необхідно перевірити не лише деталь, а й стан контактної доріжки вала, посадкового отвору та правильність монтажу.

Рекомендації зі встановлення

Перед запресовуванням вал і отвір очищають від старої оливи, пилу та залишків демонтованого ущільнення. Контактну поверхню вала і внутрішню крайку злегка змащують тією оливою або сумісним мастилом, з яким працює обслуговуваний механізм. Це полегшує перший запуск і захищає крайку від сухого тертя на початку роботи.

Сальник запресовують відповідною оправкою, передаючи зусилля якомога ближче до його зовнішнього кола. Тиск має бути рівномірним: удари по одному боці спричиняють перекіс і можуть пошкодити корпус. Після встановлення деталь розташовується концентрично посадковому отвору та перпендикулярно до осі вала. Під час проходження через шліци, різьбу або гостру сходинку ущільнювальну крайку захищають монтажною втулкою чи гладкою оболонкою.

Ця позиція підходить для ремонту, коли потрібен кільцевий сальник розміром саме 24×40×7 мм і підтверджене відповідне місце встановлення на Honda DIO або TB50. Перед складанням зіставте розміри й розташування крайки зі знятою деталлю, а після монтажу переконайтеся, що ущільнення посаджене рівно та не виступає за передбачену глибину.
