Сайлентблок амортизатора ЯВА VCH

Сайлентблок амортизатора ЯВА VCH

Сайлентблок призначений для ремонту кріплення амортизатора мотоцикла ЯВА. Деталь встановлюється у вушко амортизатора та утворює пружне з’єднання між ним і точкою кріплення підвіски. Таке з’єднання допускає потрібне переміщення деталей одна відносно одної, пом’якшує передавання дрібних поштовхів і вібрацій на раму, а також ізолює металеві частини кріплення. Заміна сайлентблока дає змогу обслужити опору амортизатора окремо, якщо сам амортизатор залишається придатним до експлуатації.

Конструкція та призначення

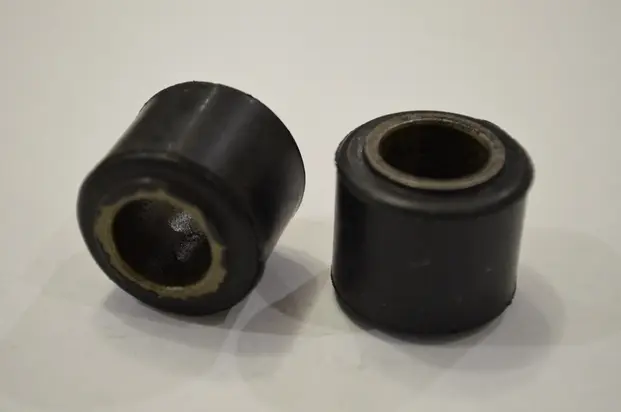

Деталь має циліндричну форму, чорний пружний корпус і внутрішню втулку під кріплення. Зовнішня частина фіксується у вушку амортизатора, а крізь центральний отвір проходить вісь або болт кріплення. Під час руху підвіски пружна частина деформується у допустимих межах, після чого повертається у початкове положення. Завдяки цьому з’єднання не працює як жорсткий контакт двох металевих поверхонь і менше передає на раму дрібні коливання, що виникають під час їзди нерівним покриттям.

• Місце встановлення: вушко амортизатора мотоцикла ЯВА.
• Функція: пружне з’єднання амортизатора з кріпленням підвіски, ізоляція вібрацій і пом’якшення передавання поштовхів.
• Форма: циліндричний корпус із центральною втулкою та наскрізним отвором під кріплення.
• Призначення ремонту: усунення зношення в точці кріплення без обов’язкової заміни справного амортизатора повністю.

Коли потрібна заміна

Стан сайлентблока перевіряють у разі появи люфту в кріпленні амортизатора, стукоту на нерівностях, перекосу вушка відносно кріплення або помітного руйнування пружної частини. Підставою для обслуговування також є тріщини, розриви, сильне обтиснення, відокремлення корпусу від внутрішньої втулки та отвір, який більше не утримує кріплення без вільного переміщення. Перед заміною потрібно переконатися, що джерело люфту міститься саме в сайлентблоці: подібні ознаки можуть виникати через зношення болта, осі, отворів кронштейна або самого вушка амортизатора.

Як правильно підібрати

Позначення ЯВА в назві визначає призначення деталі, проте мотоцикли цієї марки випускалися в різних серіях і модифікаціях. Тому самої назви моделі техніки недостатньо. Для підбору слід порівняти зняту деталь за зовнішнім діаметром корпусу, загальною шириною, довжиною внутрішньої втулки та діаметром отвору під кріплення. Потрібно також перевірити форму вушка й положення сайлентблока в ньому. Нова деталь має входити в посадкове місце з передбаченою щільністю, а втулка — відповідати болту або осі без надмірного зазору.

Не варто підбирати сайлентблок лише за подібністю зовнішньої форми. Надто вільна посадка не забезпечить надійної фіксації, а завеликий зовнішній діаметр може пошкодити вушко під час запресовування. Невідповідність ширини або центрального отвору здатна спричинити бічне затискання, перекіс амортизатора чи люфт кріплення. Якщо стара деталь деформована, контрольні розміри краще знімати не лише з неї, а й з очищеного вушка та штатного кріплення.

Встановлення та перевірка після ремонту

Перед роботою підвіску розвантажують і надійно фіксують мотоцикл. Зношену деталь видаляють без пошкодження вушка, після чого посадкову поверхню очищають від забруднень і залишків зруйнованого корпусу. Новий сайлентблок встановлюють рівно, прикладаючи зусилля вздовж осі вушка та не перекошуючи внутрішню втулку. Спосіб запресовування і потребу в монтажному складі визначають за конструкцією амортизатора та вимогами до конкретного посадкового місця.

Після складання перевіряють, що амортизатор розташований без бічного перекосу, кріплення проходить крізь втулку вільно, але без відчутного люфту, а корпус сайлентблока не витиснутий із вушка. Кріплення затягують способом і моментом, передбаченими для конкретної модифікації мотоцикла. Після короткої поїздки корисно повторно оглянути місце встановлення: правильно підібрана деталь зберігає положення у вушку, не зміщується та не створює вільного ходу у з’єднанні.
