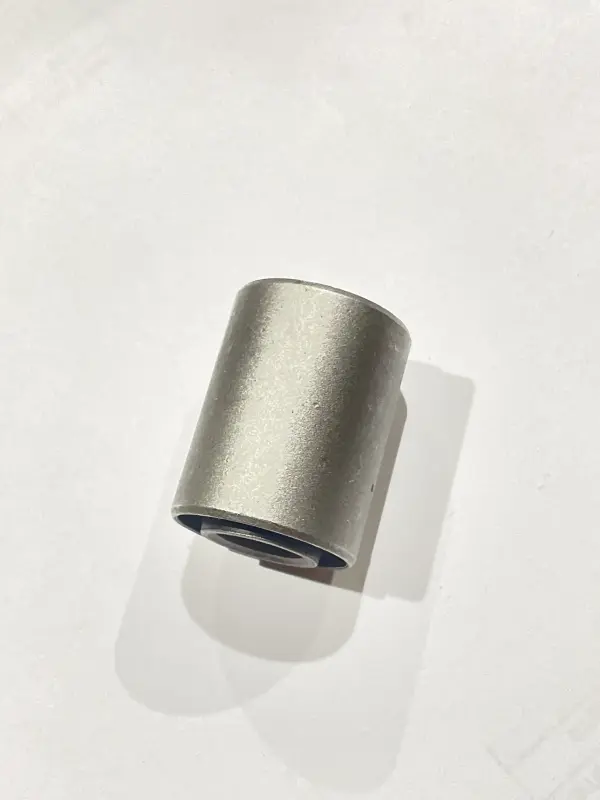

Сайлентблоки маятника Activ DATONG 25×35×12 мм, пара

Сайлентблоки маятника Activ DATONG 25×35×12 мм

Пара гумометалевих сайлентблоків призначена для встановлення в маятник мототехніки Activ. Ці деталі утворюють пружні з’єднання в точках кріплення маятника: внутрішня втулка взаємодіє з віссю або кріпленням, зовнішня обойма фіксується в посадковому отворі, а розташований між ними еластичний шар пом’якшує передані коливання. Така конструкція допомагає ізолювати вібрації та забезпечує контрольоване переміщення маятника відносно рами без безпосереднього контакту металевих деталей.

Розмір кожного сайлентблока наведений за схемою D×L×d: зовнішній діаметр становить 25 мм, довжина — 35 мм, внутрішній діаметр — 12 мм. Саме ці три параметри є основними під час добору. Позначення Activ указує на заявлене застосування в маятнику відповідної мототехніки, проте всередині цієї модельної групи трапляються деталі інших розмірів. Тому збіг назви моделі без перевірки геометрії не є достатньою умовою сумісності.

Що перевірити перед придбанням

• Зовнішній діаметр 25 мм. Він має відповідати отвору в маятнику та забезпечувати передбачену пресову посадку зовнішньої обойми.
• Довжину 35 мм. Порівняйте повну довжину нової деталі зі знятим сайлентблоком і шириною місця встановлення.
• Внутрішній діаметр 12 мм. Цей розмір має збігатися з діаметром осі, пальця або кріплення, що проходить крізь внутрішню втулку.
• Виконання деталі. Зіставте циліндричну форму, наявність зовнішньої металевої обойми та внутрішньої втулки зі старою деталлю.
• Потрібну кількість. Товарна позиція містить два сайлентблоки; перед ремонтом перевірте схему конкретного маятника та стан обох місць установлення.

Коли потрібна заміна

Стан сайлентблоків перевіряють у разі появи люфту маятника, стороннього стуку в його кріпленні або помітного зміщення внутрішньої втулки. Підставою для заміни також є тріщини еластичного шару, його розриви, відшарування від металевих частин і деформація зовнішньої обойми. Перевірку зручніше виконувати після розвантаження кріплення: маятник не повинен мати не передбаченого конструкцією бічного переміщення. Одночасно варто оглянути вісь, кріплення та посадкові отвори, оскільки встановлення нової пари не усуває зношення суміжних металевих поверхонь.

Підготовка та встановлення

Перед монтажем старі сайлентблоки обережно випресовують, не пошкоджуючи отвори маятника. Посадкові поверхні очищають від залишків попередніх деталей, забруднень і корозії; задирки та пошкоджені крайки необхідно усунути до запресовування. Нову деталь установлюють рівно, використовуючи відповідну оправку та рівномірне зусилля. Перекіс під час запресовування здатний пошкодити обойму або посадкове місце, тому положення сайлентблока контролюють від самого початку операції.

Після встановлення слід переконатися, що обидві деталі розташовані на потрібній глибині, внутрішні втулки не деформовані, а кріплення проходить крізь них без примусового зміщення маятника. Момент затягування та послідовність складання обирають за настановами для конкретної моделі мототехніки. Пара DATONG 25×35×12 мм підходить для ремонту лише за повного збігу розмірів і виконання з демонтованими сайлентблоками.
