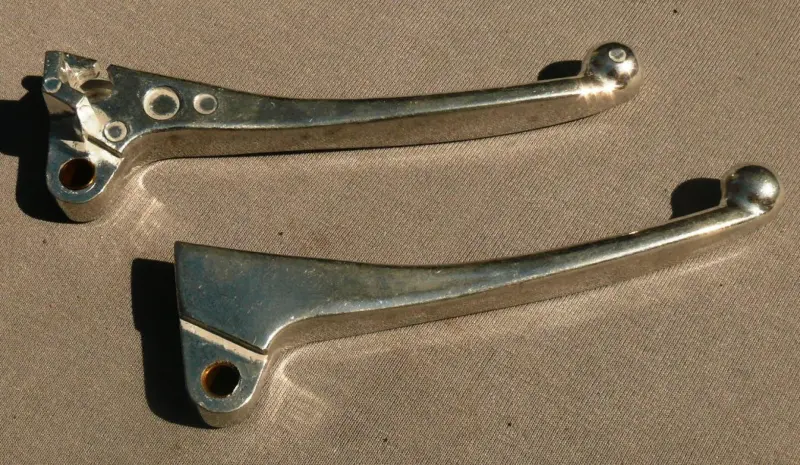

Важелі гальма Honda DIO, TACT, барабан/барабан, хром, пара

Важелі гальма для Honda DIO і TACT

Пара хромованих важелів призначена для скутерів Honda DIO і TACT із переднім та заднім барабанними гальмами. Правий і лівий важелі встановлюються у відповідні кріплення на кермі та передають зусилля руки тросовим приводам гальм. Це варіант «барабан/барабан»: його добирають для конфігурації, у якій обидва гальма приводяться тросами, а не для виконання з переднім дисковим гальмом і гідравлічною машинкою.

До комплекту входять два окремі важелі різної форми для правого та лівого боку. Виконання «голі» означає, що пропонуються самі важелі без кермових тримачів і блоків керування в зборі. На кожному важелі передбачений отвір для встановлення на вісь кріплення, а заокруглені закінчення утворюють звичну зону охоплення пальцями. Хромована поверхня визначає зовнішнє оформлення деталей і дає змогу замінити погнуті, тріснуті або помітно зношені штатні важелі парою в одному стилі.

Що перевірити під час добору

Назва моделі сама по собі не замінює перевірку конструкції: різні версії скутерів DIO і TACT можуть відрізнятися типом переднього гальма, кріпленнями та геометрією органів керування. Перед замовленням зіставте нові деталі зі знятими важелями та переконайтеся, що на скутері встановлено саме два барабанні гальма з тросовим приводом.

• Тип гальм: комплект розрахований на поєднання барабан/барабан. Для варіанта диск/барабан потрібен інший правий важіль.
• Боки встановлення: у парі містяться правий і лівий важелі з неоднаковою формою основи; це не дві однакові деталі.
• Посадка на вісь: порівняйте діаметр і розташування поворотного отвору, товщину основи та положення важеля у штатному тримачі.
• З'єднання з тросом: перевірте форму й розташування ділянки, яка взаємодіє з наконечником гальмівного троса.
• Геометрія: зіставте вигин, довжину від осі до закінчення та вільний хід відносно корпусу перемикачів, руків'я й облицювання керма.
• Стан суміжних деталей: огляньте осьові болти, посадкові поверхні, наконечники тросів і тримачі. Зношення цих частин не усувається лише заміною важелів.

Встановлення та регулювання

Перед монтажем скутер установлюють стійко, після чого від'єднують гальмівні троси та знімають осьове кріплення старих важелів. Посадкові місця потрібно очистити й перевірити: важіль має повертатися без перекосу та заїдання, але не мати надмірного бічного люфту. Під час складання використовують справне кріплення, а точки тертя обслуговують відповідно до настанов для конкретної моделі. Гайки й болти затягують так, щоб зберегти вільний рух важелів і надійну фіксацію осей.

Після приєднання тросів регулюють вільний хід кожного гальма за вимогами скутера. Важелі повинні повертатися у вихідне положення, троси — переміщуватися плавно, а гальмівні механізми — повністю відпускати колеса після зняття зусилля. До звичайної поїздки роботу переднього та заднього гальма перевіряють окремо на нерухомому скутері, а потім на малій швидкості в безпечному місці. Якщо важіль упирається в руків'я, рухається ривками або не повертається, потрібно перевірити регулювання, стан троса та правильність монтажу.

Коли потрібна заміна

Встановлення нової пари доречне після падіння, у разі вигину одного з важелів, тріщини біля осьового отвору, вираженого люфту або пошкодження поверхні. Деформована деталь змінює положення пальців і може перешкоджати нормальному ходу троса. Якщо розбито тримач, зношено вісь або гальмівний трос рухається туго, необхідно усунути й цю причину: справні важелі не компенсують несправності інших деталей приводу.

Комплект підходить для ремонту керування гальмами Honda DIO і TACT у конфігурації барабан/барабан. Точне зіставлення типу гальм, правої та лівої основи, осьових отворів і місць з'єднання з тросами допомагає встановити деталі без зміни штатної схеми керування.
