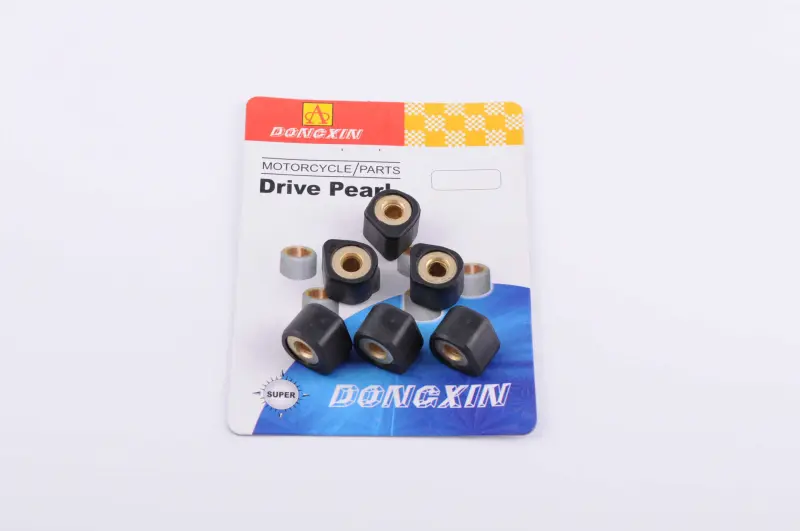

Ролики варіатора Suzuki 17×12 мм, 13 г, 6 шт. DONGXIN

Ролики варіатора DONGXIN для Suzuki 17×12 мм, 13 г

Комплект із шести роликів призначений для налаштування та обслуговування варіатора скутерів Suzuki, у яких застосовуються деталі розміром 17×12 мм. Маса одного ролика становить 13 г. Обидва параметри потрібно враховувати разом: однаковий зовнішній розмір ще не означає, що ролики з іншою масою забезпечать потрібний режим роботи трансмісії.

Призначення роликів у варіаторі

Ролики розташовуються в доріжках рухомої частини ведучого шківа. Зі зростанням обертів вони переміщуються назовні під дією відцентрової сили та зсувають рухому щоку варіатора. Унаслідок цього ремінь змінює положення на шківах, а безступенева трансмісія поступово переходить від стартового передатного відношення до швидкісного. Тому маса роликів впливає на оберти, за яких змінюється діапазон, і на характер реакції скутера під час розгону.

Маса 13 г є параметром налаштування, а не універсальним поліпшенням для будь-якого Suzuki. Важчі ролики порівняно зі встановленими зазвичай раніше переміщують ремінь до більшого робочого радіуса та знижують оберти двигуна у фазі зміни передатного відношення. Легші, навпаки, дають двигуну змогу довше працювати на підвищених обертах. Підсумковий результат залежить не лише від роликів, а й від моделі варіатора, потужності та стану двигуна, ременя, пружини веденого шківа й інших деталей трансмісії.

Що перевірити перед вибором

• Розмір: варіатор має бути розрахований на ролики 17×12 мм. Перевіряють обидві величини, адже подібні за виглядом варіанти іншого формату не є взаємозамінними.
• Маса: кожен ролик важить 13 г. Порівняйте це значення зі штатним налаштуванням і масою встановленого комплекту, щоб розуміти очікувану зміну обертів.
• Кількість: до комплекту входять шість роликів. Їхня кількість має відповідати конструкції варіатора конкретного скутера.
• Сумісність: самого зазначення марки Suzuki недостатньо. Звірте модель, рік випуску, виконання двигуна та параметри варіатора з технічною документацією скутера.
• Стан трансмісії: перед налаштуванням перевірте ремінь, доріжки варіатора, напрямні та поверхні шківів. Зношення сусідніх деталей може спотворювати результат і спричиняти шум або ривки.

Заміна та встановлення

Ролики встановлюють повним комплектом, щоб у всіх доріжках були деталі однакового розміру й маси. Перед складанням очищують внутрішню порожнину варіатора від пилу та продуктів зношення, оглядають доріжки й перевіряють вільне переміщення кожного ролика. Деталі розміщують без перекосу, після чого обережно встановлюють напрямну пластину, не допускаючи випадання роликів із посадкових місць.

Під час остаточного складання ремінь потрібно послабити між щоками ведучого шківа, щоб він не був затиснутий у процесі затягування. Гайку варіатора затягують визначеним виробником скутера моментом із застосуванням відповідного інструмента. Спосіб фіксації шківа, порядок розташування шайб і потребу в обслуговуванні втулки визначають за настановою для конкретної моделі.

Підставою для перевірки роликів є плоскі ділянки на зовнішній поверхні, нерівномірне зношення, ускладнене переміщення доріжками, зміна звичних обертів, ривки або сторонній шум із боку варіатора. Після встановлення комплекту 17×12 мм масою 13 г роботу трансмісії оцінюють у різних режимах без різких граничних навантажень. Якщо оберти чи динаміка не відповідають очікуваному налаштуванню, спочатку перевіряють правильність складання та стан усього варіатора, а потім добирають масу з урахуванням початкового значення.
