Ролики варіатора Suzuki 16×12 мм 7,5 г DONGXIN (#VDK)

Ролики варіатора DONGXIN для Suzuki розміром 16×12 мм і масою 7,5 г працюють як тягарці в передньому шківі скутерної трансмісії. Зі зростанням обертів вони рухаються доріжками варіатора та зміщують його рухому щоку. Ремінь займає інше положення між щоками, завдяки чому змінюється передатне відношення. Стан роликів і правильно підібрана маса впливають на плавність розгону та оберти двигуна під навантаженням.

Будова та ознаки зношення

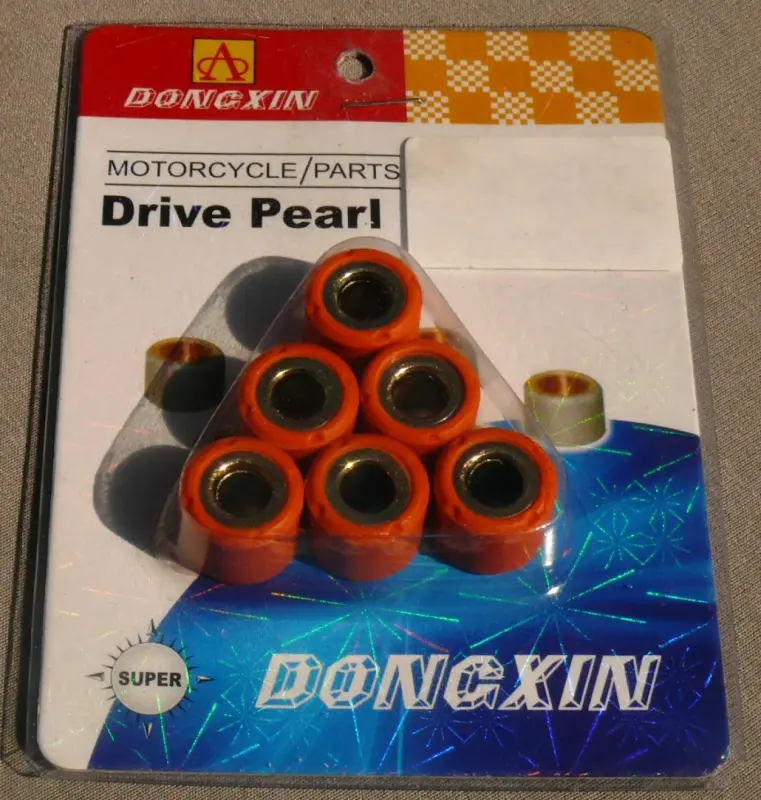

Циліндричні ролики мають помаранчеву зовнішню поверхню й центральний отвір із видимою внутрішньою втулкою. Зовнішня поверхня контактує з доріжками варіатора, тому з часом на ній утворюються потертості, пласкі ділянки або задири. Ролик, який втратив круглий профіль, рухається нерівномірно. Через це варіатор може змінювати передатне відношення із затримками, а розгін стає менш плавним.

Перевірити ролики варто, якщо скутер почав смикатися під час розгону, повільніше набирати швидкість, працювати на незвичних обертах або якщо з боку варіатора з’явився сторонній шум. Подібні симптоми можуть мати й інші причини, тому самі відчуття під час їзди не замінюють огляду. Кожен ролик перевіряють по всьому колу, шукають тріщини, пласкі грані та пошкодження втулки. Особливо показова нерівномірність зношення між окремими тягарцями.

Як підібрати ролики

Позначення 16×12 мм означає зовнішній діаметр 16 мм і ширину 12 мм. Зіставте обидва значення з розмірами знятої деталі та вимогами встановленого варіатора. Зношений ролик вимірюють у кількох напрямках: пласка ділянка може спотворити результат перевірки діаметра. Крім розмірів, звіряють профіль, кількість роликів у механізмі та масу одного тягарця. Якщо на скутері вже встановлено інший варіатор, підбір ведуть за його параметрами.

Маса одного ролика становить 7,5 г. Вона визначає частину налаштувань трансмісії, тому підбирати тягарці лише за тим, чи входять вони в доріжки, недостатньо. Легші й важчі ролики змінюють оберти, на яких варіатор переходить до іншого передатного відношення. Для відновлення звичної поведінки скутера дотримуються маси, передбаченої налаштуванням механізму. Довільне поєднання різних мас, а також нових і зношених роликів може спричинити нерівномірний рух і прискорене зношення доріжок.

Заміна та перевірка

Ролики міняють усі разом, зберігаючи потрібну кількість тягарців у варіаторі. Після відкриття доступу до шківа знімають рухому частину, запам’ятовують розташування деталей і виймають старі ролики. Доріжки очищають від пилу та оглядають на наявність задирів і сходинок від зношення. Водночас перевіряють напрямні повзуни, пластину варіатора, втулку й ремінь. Якщо ці деталі пошкоджені, встановлення нових роликів саме по собі може не усунути ривки.

Тягарці розміщують у своїх доріжках, дотримуючись вимог до їхньої орієнтації для конкретної конструкції. Мастило додають лише тоді, коли це передбачено виробником варіатора. Під час складання не допускають зміщення деталей, правильно вкладають ремінь, а кріплення шківа затягують моментом, зазначеним у посібнику скутера. Помилка в діаметрі чи ширині може обмежити хід механізму та спричинити заклинювання роликів. Невідповідна маса змінює розгін і робочі оберти. Після складання перевіряють плавність роботи без різкого навантаження.
