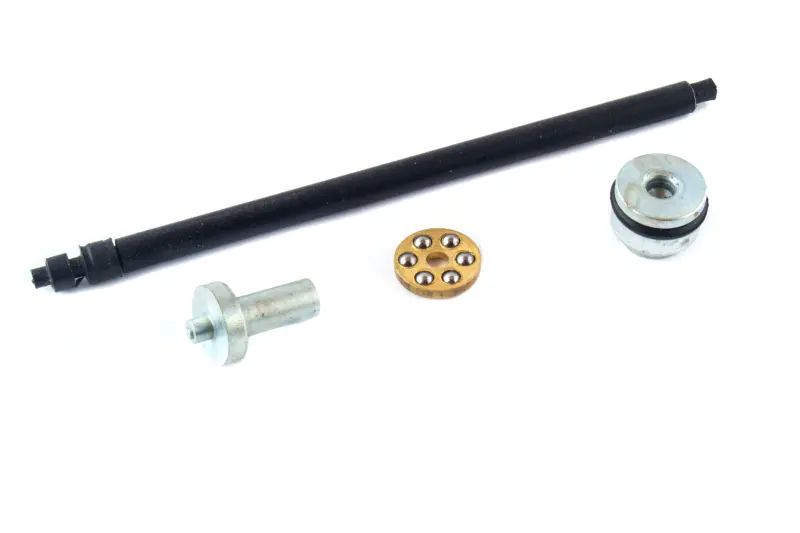

Ремкомплект штока зчеплення МТ, Дніпро

Ремкомплект штока зчеплення для мотоциклів МТ і Дніпро

Набір призначений для ремонту механізму вимикання зчеплення в коробці передач мотоцикла. Його деталі сприймають зусилля від важеля привода, передають його вздовж штока та діють на натискну частину зчеплення. Справний механізм дає змогу роз'єднувати двигун і коробку передач під час перемикання, а потім плавно відновлювати передавання крутного моменту. Це комплект деталей привода вимикання, а не набір фрикційних дисків чи деталей кошика.

Ремкомплект підходить для мотоциклів сімейства МТ «Дніпро» з коробкою передач, оснащеною заднім ходом. Деталі встановлюються послідовно: повзун сприймає рух зовнішнього важеля, упорний підшипник зменшує тертя між взаємодійними частинами, наконечник передає осьове зусилля, а довгий шток проводить його до механізму зчеплення. Таке компонування відповідає штатному принципу роботи привода на зазначених мотоциклах.

Склад і призначення деталей

• Шток зчеплення передає поздовжнє зусилля через коробку передач до натискного механізму.
• Наконечник-штовхач слугує проміжною опорною деталлю між штоком та упорним підшипником.
• Упорний кульковий підшипник сприймає осьове навантаження та зменшує тертя під час вимикання зчеплення.
• Повзун із гумовим ущільнювальним кільцем взаємодіє з важелем вимикання та ущільнює місце встановлення в задній частині коробки передач.

Коли потрібен ремонт механізму

Перевірка цих деталей потрібна, якщо натискання стало нерівномірним, у важеля з'явилися провали, зчеплення вимикається нестабільно або регулювання привода швидко збивається. Під час розбирання оцінюють прямолінійність штока, стан його кінців, контактні поверхні наконечника й повзуна, вільне обертання підшипника та цілісність гумового кільця. Канавки, задирки, деформація, пошкодження кульок або помітне спрацювання сполучених поверхонь порушують передавання зусилля та потребують заміни пошкоджених деталей.

Ремкомплект дає змогу обслужити взаємопов'язані частини одночасно. Це особливо доречно, коли спрацювання виявлене відразу на кількох контактних поверхнях: установлення нового підшипника поруч із глибоко зношеним наконечником або повзуном не усуває причину неправильної роботи. Водночас пробуксовування, неповне ввімкнення чи сторонній шум можуть бути пов'язані також із дисками, пружинами, тросом або регулюванням, тому перед ремонтом необхідно визначити стан усього привода зчеплення.

Як перевірити сумісність

Перед замовленням уточніть модель мотоцикла та виконання коробки передач. Для цього набору заявлене застосування на МТ «Дніпро» із заднім ходом; зовні подібні механізми інших коробок можуть відрізнятися штоком, наконечником, підшипником або повзуном. Зіставте старі деталі за загальною формою, довжиною та виконанням кінців штока, діаметрами посадкових ділянок, конструкцією підшипника, профілем повзуна й розташуванням ущільнювального кільця. Особливо уважно перевіряйте мотоцикл після переобладнання або заміни коробки: фактично встановлений агрегат може не відповідати початковій моделі техніки.

Установлення та перевірка після ремонту

Монтаж виконують на очищеному механізмі, зберігаючи штатну послідовність та орієнтацію деталей. Посадкові місця слід очистити від забруднень і продуктів спрацювання, а канали перевірити на відсутність задирок, що заважають вільному переміщенню штока та повзуна. Ущільнювальне кільце встановлюють без перекручування й пошкодження крайок. Перед остаточним складанням потрібно переконатися, що підшипник обертається без заїдань, шток рухається вздовж осі, а наконечник правильно контактує із сусідніми деталями.

Після складання відновіть передбачене настановою мотоцикла регулювання привода та вільний хід важеля. Спочатку перевірте роботу зчеплення на нерухомому мотоциклі: важіль має рухатися рівномірно, передачі — вмикатися без надмірного зусилля, а механізм — повністю повертатися після відпускання. Контроль після перших поїздок допоможе вчасно виявити ослаблення регулювання або неправильну посадку однієї з деталей.
