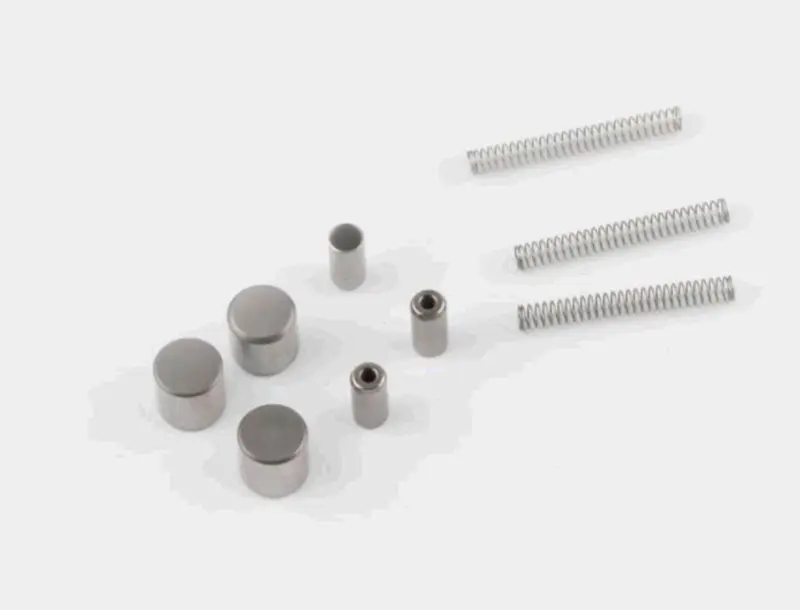

Ремкомплект обгінної муфти стартера Delta, 3 ролики, штовхачі та пружини

Ремкомплект обгінної муфти стартера Delta

Набір призначений для ремонту роликової обгінної муфти в системі запуску мопеда Delta. Він дає змогу замінити деталі, які безпосередньо забезпечують захоплення під час увімкнення стартера: три циліндричні ролики, три штовхачі та три пружини. Такий ремонт доречний, коли корпус і обойми муфти придатні до подальшої експлуатації, а причиною несправності стали зношені ролики або ослаблені пружини.

Як комплект працює під час запуску двигуна

У момент пуску пружини через штовхачі притискають ролики до поверхонь обойм. Під час обертання в потрібному напрямку кожен ролик переміщується до звуженої частини свого посадкового каналу та заклинюється між обоймами. Завдяки цьому обертання стартера передається механізму запуску двигуна. Коли запущений двигун починає обертатися швидше за стартер, ролики виходять із зони заклинювання, а муфта переходить у режим вільного ходу та не передає зворотне обертання на стартер.

Стан усіх трьох пар деталей впливає на одночасність і впевненість захоплення. Пружини мають підтримувати постійний контакт роликів із поверхнями, а самі ролики — вільно переміщуватися у своїх каналах і надійно фіксувати обойми в напрямку запуску. Втрата пружності, зношення поверхні роликів або забруднення посадкових місць порушують цей процес.

Коли потрібен ремонт

• стартер обертається, але двигун періодично не прокручується;
• під час запуску виникає прослизання або стартер прокручується вхолосту;
• зачеплення відбувається із затримкою чи спрацьовує нестабільно;
• під час пуску чути хрускіт, клацання або інший нехарактерний шум із боку муфти;
• після розбирання виявлено ослаблені пружини, сліди виробітку на роликах або утруднений рух деталей у посадкових каналах.

Ці ознаки допомагають визначити напрямок діагностики, проте перед установленням комплекту потрібно перевірити й інші частини муфти. Глибокий виробіток, задирки або пошкодження обойм можуть заважати нормальному захопленню навіть із новими роликами та пружинами. Якщо основні поверхні муфти зношені, одного ремкомплекту буде недостатньо.

Що перевірити під час підбору

Комплект заявлений для Delta, однак у мопедів різних років і модифікацій можуть використовуватися відмінні виконання механізму запуску. Перед придбанням зіставте старий набір із новим за кількістю деталей, діаметром і довжиною роликів, формою та довжиною штовхачів, а також діаметром, довжиною і посадкою пружин. Окремо перевірте форму каналів у муфті та вільне розміщення кожної деталі. Назва моделі без звіряння конструкції не виключає відмінностей між версіями двигуна.

Це внутрішній комплект деталей, а не обгінна муфта в зборі: обойми, корпус, шестерня та кріплення до набору не входять. Таке виконання підходить для локального ремонту справної в інших частинах муфти й не призначене для усунення пошкоджень її корпусу або суміжних деталей стартера.

Установлення та перевірка після складання

Перед монтажем муфту розбирають і очищають посадкові канали від забруднень та продуктів зношення. Ролики, штовхачі й пружини встановлюють у тому самому розташуванні та напрямку, які передбачені конструкцією початкового механізму. Деталі не повинні перекошуватися, заїдати або випадати зі своїх посадкових місць. Під час складання не слід поєднувати нові й помітно зношені компоненти одного механізму, адже різний стан деталей може спричинити нерівномірне захоплення.

До остаточного встановлення перевірте рух роликів вручну: у напрямку передавання обертання муфта повинна впевнено блокуватися, а у зворотному — звільнятися без підклинювання. Після складання перший запуск виконують із контролем звуку та характеру зачеплення. Правильно підібраний і встановлений комплект повертає механізму своєчасне захоплення під час пуску та вільний хід після запуску двигуна.
