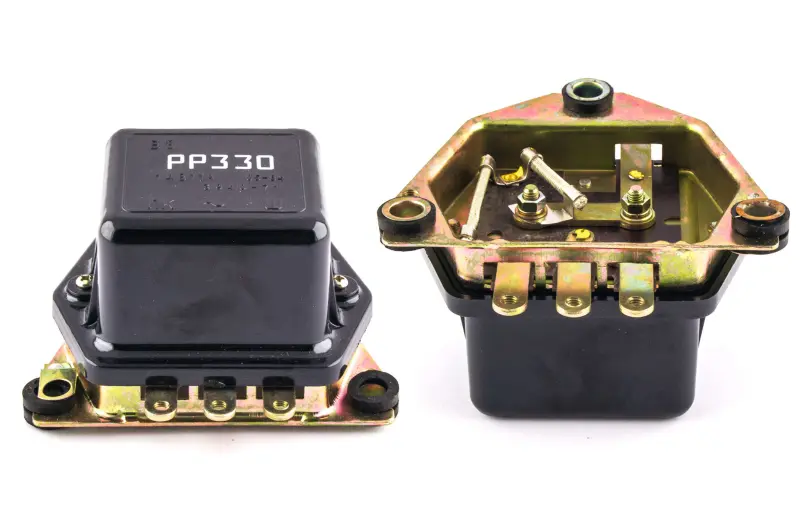

Реле-регулятор напруги РР-330 12 В для МТ, Урал, Дніпро, 5 контактів

Реле-регулятор РР-330 для 12-вольтової мототехніки

РР-330 призначений для системи електроживлення мотоциклів МТ, Урал і Дніпро з 12-вольтовим електрообладнанням та генератором Г-424. Прилад регулює напругу генератора й керує контрольною лампою заряду. Поєднання цих функцій дає змогу підтримувати передбачений режим живлення акумулятора та водночас отримувати штатну індикацію початку роботи генератора.

Регулятор належить до двоелементного типу. Усередині об’єднані регулятор напруги та реле ввімкнення контрольної лампи. Коли частота обертання генератора зростає, регулятор впливає на струм його обмотки збудження й обмежує подальше підвищення напруги. Друге реле пов’язане з контрольною лампою: після виходу генератора в режим вироблення енергії його контакти змінюють стан, і лампа гасне. Тому справність РР-330 впливає не лише на заряджання акумулятора, а й на правильну роботу штатної індикації.

Що врахувати під час вибору

Ця модифікація заявлена як виконання на 12 В із п’ятьма контактами. Позначення РР-330 не варто підбирати лише за зовнішньою подібністю корпусу: перед установленням потрібно визначити тип генератора, напругу електрообладнання, призначення проводів і схему з’єднання на конкретному мотоциклі. Для штатного застосування РР-330 працює разом із генератором Г-424. На техніці, переобладнаній із 6 на 12 В, додатково перевіряють усю конфігурацію електрообладнання, оскільки одна заміна регулятора не перетворює шестивольтову систему на дванадцятивольтову.

• Тип системи: 12-вольтове електрообладнання мотоцикла.
• Штатна пара: генератор Г-424 і реле-регулятор РР-330.
• Виконання: двоелементна контактна конструкція з регулятором напруги та реле контрольної лампи.
• Версія товару: п’ять контактів; розташування виводів і під’єднувані проводи потрібно зіставити зі схемою мотоцикла.
• Застосування: обслуговування та відновлення системи заряджання на відповідних версіях МТ, Урал і Дніпро.

Параметри РР-330

• номінальна напруга приладу — 14 В;
• номінальний струм — 11 А;
• підтримувана напруга — 13,5–14,5 В за контрольних умов;
• напруга спрацьовування реле контрольної лампи — 5,5±0,5 В;
• маса штатного РР-330 за технічним посібником — 0,52 кг.

Наведені значення стосуються технічних характеристик типу РР-330. Після монтажу стан системи оцінюють вимірювальним приладом, а не лише за яскравістю світла чи поведінкою контрольної лампи. Перевіряють напругу на акумуляторі до запуску двигуна та після нього, роботу лампи заряду, надійність з’єднань і відповідність кожного проводу своєму виводу.

Установлення та перевірка

Перед заміною від’єднують акумулятор, фіксують розташування проводів і оглядають роз’єми. Контактні поверхні мають бути чистими, клеми — надійно триматися, а корпус — кріпитися без перекосу. Не можна переставляти проводи за аналогією з регулятором іншого типу: однакова форма корпусу не означає однакового призначення виводів. Після під’єднання перевіряють, що контрольна лампа засвічується після ввімкнення запалювання та змінює стан після запуску двигуна, а напруга не виходить за передбачений для РР-330 діапазон.

Заміна актуальна за відсутності нормального заряджання, нестабільної напруги або неправильної роботи контрольної лампи, проте перед монтажем нового приладу варто перевірити акумулятор, генератор Г-424, проводку, клеми та з’єднання корпусу з масою. Такий порядок допомагає виключити несправності суміжних компонентів і правильно підібрати РР-330 для конкретної конфігурації мотоцикла.
