Реле електростартера Yamaha 12 В 30 А, 4 контакти

Реле електростартера Yamaha 12 В 30 А

Компактне чотириконтактне реле призначене для комутації навантаження у 12-вольтовій системі запуску скутера або іншої мототехніки Yamaha. Після надходження керувального сигналу воно замикає силові контакти та дає змогу ввімкнути під’єднане обладнання без проходження всього струму через кнопку запуску. Номінальне навантаження реле становить 30 А. Це саме комутаційна деталь, а не електродвигун стартера, бендикс чи приводна шестерня.

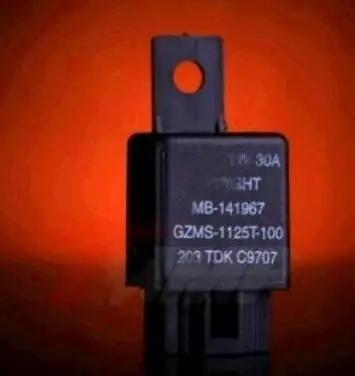

Корпус має виступне монтажне вушко з отвором. Таке виконання дає змогу закріпити реле у штатному місці та обмежити його переміщення поряд із проводкою. Під’єднання здійснюється через чотири плоскі контакти. На корпусі присутні позначення MB-141967 і G2MS-1125T-100, а також параметри 12V 30A. Ці дані допомагають відрізнити деталь від зовні подібних реле з іншою напругою, допустимим навантаженням або розташуванням виводів.

Що перевірити перед вибором

• Напруга: штатна система техніки має бути розрахована на 12 В.
• Навантаження: потрібний номінал установленого реле має відповідати значенню 30 А та вимогам конкретної схеми запуску.
• Під’єднання: потрібно зіставити кількість, розташування й орієнтацію чотирьох контактів із роз’ємом на техніці.
• Функція виводів: однакова форма корпусу не підтверджує однакову внутрішню розпіновку, тому призначення контактів звіряють зі схемою Yamaha або демонтованою деталлю.
• Кріплення: положення вушка, розмір отвору та вільний простір біля роз’єму мають дозволяти встановити корпус без натягування проводів.

Реле перевіряють у разі ускладненого запуску, відсутності реакції стартера на натискання кнопки, нестабільного спрацьовування або слідів нагрівання роз’єму. Такі ознаки не завжди спричинені лише цією деталлю: подібна поведінка можлива через розряджений акумулятор, окиснені клеми, пошкоджену проводку, несправну кнопку чи проблему самого стартера. До заміни варто перевірити живлення, керувальний сигнал і стан контактної колодки. Це допомагає не встановити справне реле замість деталі, яка насправді спричинила несправність.

Установлення та обслуговування

Перед початком робіт від’єднують акумулятор і фіксують розташування проводів. Контакти роз’єму повинні входити щільно, без перекосу та помітного люфту. Потемнілу, оплавлену або послаблену колодку потрібно обслужити одночасно із заміною реле: погане з’єднання збільшує перехідний опір, спричиняє нагрівання та може знову порушити запуск. Корпус закріплюють за монтажне вушко так, щоб проводи не натягувалися, не торкалися гарячих частин і не затискалися облицюванням.

Після монтажу перевіряють увімкнення стартера та відсутність нагрівання з’єднання під час кількох штатних спроб запуску. Якщо реле клацає, але стартер не обертається, діагностику продовжують із силовою проводкою, акумулятором і стартером. Якщо керувальний сигнал не надходить, перевіряють кнопку запуску, блокування та відповідні з’єднання конкретної моделі.

Під час підбору для Yamaha орієнтуйтеся не лише на назву марки. Вирішальне значення мають напруга 12 В, номінал 30 А, чотириконтактне виконання, розпіновка, форма роз’єму та монтажне вушко. Точну модель і рік випуску техніки у вхідних даних не зазначено, тому реле встановлюють після повного зіставлення зі штатною схемою та знятою деталлю.
