Реле електростартера для скутерів Yamaha

Реле електростартера для скутерів Yamaha

Пускове реле передає живлення від акумулятора до стартерного двигуна після натискання кнопки запуску. Воно приймає керувальний сигнал і замикає силові контакти, завдяки чому стартер починає обертати двигун. Деталь належить до системи електрозапуску скутера та не є самим стартерним двигуном: у ній немає приводної шестерні, щіток або механізму зчеплення з колінчастим валом.

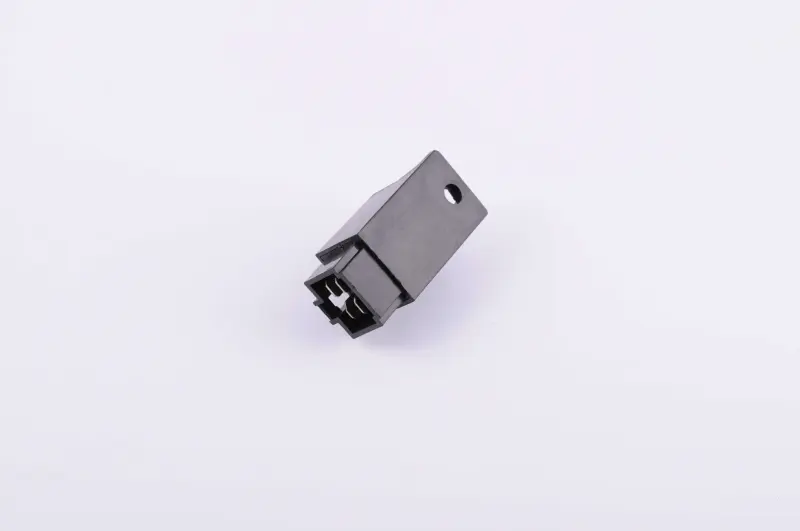

Модель призначена для використання на сумісних скутерах Yamaha. Компактний прямокутний корпус має контактний роз’єм та окреме вушко з отвором для фіксації. Таке компонування дає змогу встановити реле у передбаченому виробником місці й під’єднати його до штатної колодки за умови повного збігу виконання. Точний перелік моделей скутерів для цієї позиції не зазначений, тому деталь добирають за старим реле та будовою проводки конкретної техніки.

Що врахувати під час добору

• Форма роз’єму. Корпус колодки, напрямні та фіксатор мають підходити до відповідної частини проводки без підрізання пластику й перероблення контактів.
• Розташування контактів. Звірте їх кількість, взаємне положення та схему підключення. Однаковий зовнішній розмір корпусу сам по собі не підтверджує сумісність.
• Спосіб кріплення. Ця версія має виступне вушко з круглим отвором. Його положення потрібно зіставити з точкою встановлення на скутері.
• Габарити корпусу. Реле повинно поміщатися у штатному місці, не впиратися в облицювання та не створювати натягу проводів після складання.
• Призначення деталі. Перед замовленням переконайтеся, що потрібне саме реле електростартера, а не реле покажчиків повороту, регулятор напруги чи інший компонент подібної форми.

Коли потрібна перевірка реле

Підставою для діагностики є відсутність реакції стартера після натискання кнопки або клацання реле без обертання стартерного двигуна. Ці ознаки не завжди свідчать про несправність лише однієї деталі. Подібна поведінка можлива через розряджений акумулятор, окислені чи послаблені з’єднання, пошкодження проводки, несправну кнопку запуску, порушення роботи блокувальних вимикачів або проблему самого стартера. Перевірка має охоплювати всю систему запуску, а не зводитися до випадкової заміни реле.

Під час сервісної діагностики реле від’єднують від джгута та перевіряють тестером відповідно до схеми конкретної моделі Yamaha. Справна деталь повинна реагувати на керувальне живлення та змінювати стан контактів. Самостійно з’єднувати виводи без схеми не варто: призначення контактів у зовні подібних пристроїв може відрізнятися.

Встановлення та практичні рекомендації

Перед демонтажем вимикають запалювання та від’єднують негативну клему акумулятора. Далі звільняють штатний роз’єм і кріплення, не витягуючи колодку за дроти. Перед установленням корисно оглянути відповідний роз’єм: потемнілі, послаблені або окислені контакти можуть збільшувати опір і заважати нормальній роботі навіть нового реле. Пошкоджену колодку потрібно обслуговувати окремо.

Нову деталь закріплюють без перекосу, під’єднують до повного замикання фіксатора та вкладають проводку так, щоб вона не натягувалася й не торкалася рухомих або сильно нагрітих частин. Акумулятор під’єднують після завершення всіх з’єднань. Після складання перевіряють запуск, відсутність нагрівання та стабільність контакту в колодці. За точного збігу роз’єму, розташування виводів, кріпильного вушка й параметрів штатного реле ця позиція підходить для відновлення роботи електрозапуску сумісного скутера Yamaha.
