Реле стартера 4T GY6 50, Delta, Alpha

Реле стартера для 4T GY6 50, Delta та Alpha

Стартерне реле, яке також називають соленоїдом, керує подаванням струму від акумулятора до електростартера. Після натискання кнопки запуску керувальний сигнал замикає силові контакти всередині реле, завдяки чому стартер отримує живлення та починає прокручувати двигун. Деталь призначена для чотиритактних скутерів і мопедів сімейства GY6 50, Delta та Alpha з відповідною схемою підключення.

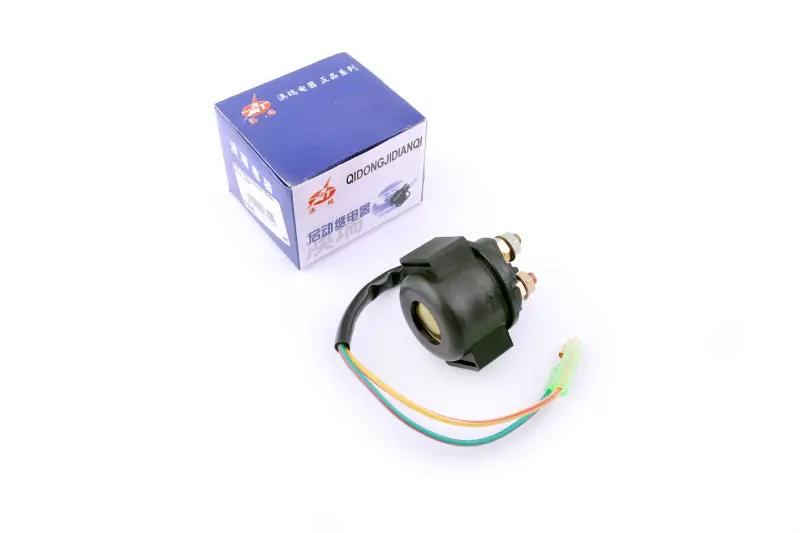

Конструкція має два різьбові силові виводи: до них приєднуються провід від акумулятора та провід, що веде до стартера. Від корпусу також відходять два керувальні проводи з роз'ємом. Таке розділення дає змогу вмикати стартер кнопкою через малопотужну керувальну проводку, тоді як основний струм проходить через масивні контакти реле. Чорний корпус установлений в еластичному тримачі, який використовується для фіксації деталі на мопеді або скутері.

Коли потрібна перевірка реле

Діагностика цієї деталі актуальна, якщо після натискання кнопки запуску чути клацання, але стартер не прокручує двигун, або запуск із кнопки зовсім відсутній. Такий симптом не завжди означає несправність самого реле: причиною також можуть бути розряджений акумулятор, ослаблені чи окиснені силові з'єднання, пошкодження проводки, кнопки запуску або електростартера. Перед заміною перевіряють заряд акумулятора під навантаженням, стан клем, надійність маси та надходження керувального сигналу до реле.

Реле не виконує роботу електромотора та не взаємодіє із шестернями стартера. Його завдання — короткочасно з'єднати акумулятор зі стартером після команди на запуск. Тому повільне прокручування двигуна, сторонній звук механізму або зношення шестерень потребують окремої перевірки стартера та приводу. Заміна реле доцільна після діагностики, коли силові контакти не замикаються належним чином або керувальна частина не спрацьовує.

Як підібрати відповідну деталь

Позначень GY6 50, Delta або Alpha недостатньо для вибору без порівняння підключення. На техніці однієї серії можуть траплятися відмінності у джгуті проводів і способі кріплення. Перед замовленням зіставте стару деталь із цією модифікацією за кількістю силових виводів, двопровідним керувальним підключенням, формою роз'єму, розташуванням проводів і конфігурацією тримача. Також перевірте схему запуску конкретної моделі та відповідність електричних параметрів вимогам транспортного засобу.

• Тип: стартерне електромагнітне реле.
• Призначення: увімкнення живлення електростартера за командою кнопки запуску.
• Силове підключення: два різьбові виводи.
• Керувальне підключення: два проводи з роз'ємом.
• Заявлене застосування: чотиритактні GY6 50, Delta та Alpha за умови збігу підключення.

Установлення та перевірка після заміни

Перед демонтажем акумулятор від'єднують, після чого фіксують розташування силових проводів і керувального роз'єму. Контактні поверхні мають бути чистими, а гайки на різьбових виводах — затягнутими без перекосу та надмірного зусилля. Оголені частини силових з'єднань не повинні торкатися рами чи сусідніх металевих деталей. Реле закріплюють штатним тримачем так, щоб проводи не були натягнуті, перетиснуті або прокладені поряд із рухомими частинами та деталями, що сильно нагріваються.

Після підключення акумулятора перевіряють запуск кнопкою та контролюють з'єднання. Справне й правильно підібране реле має впевнено спрацьовувати після команди, а стартер — отримувати живлення без необхідності ворушити роз'єм або проводи. Якщо клацання залишається, але двигун не прокручується, подальшу перевірку виконують для всієї системи запуску, включно з акумулятором, силовими кабелями, масою та самим електростартером.
