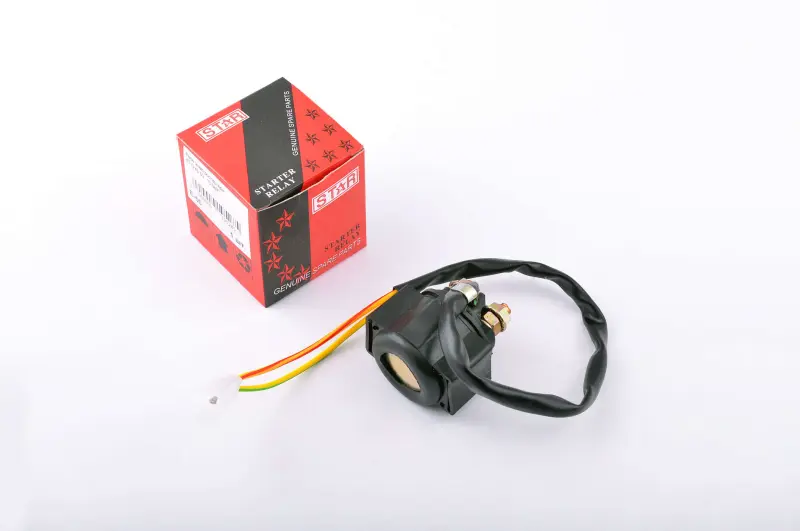

Реле електростартера 4T GY6 50, Delta, Alpha

Реле електростартера для 4T GY6 50, Delta та Alpha

Стартерне реле керує подаванням струму від акумулятора до електростартера під час запуску двигуна. Після натискання кнопки запуску керувальний сигнал приводить реле в дію, силові контакти замикаються, і електростартер отримує живлення. Завдяки цьому струм, потрібний для прокручування двигуна, не проходить безпосередньо через кнопку на кермі та її тонку проводку.

Модель призначена для чотиритактної мототехніки сімейства GY6 50, а також мопедів Delta й Alpha з відповідною схемою підключення. Корпус реле має два різьбові силові виводи для кабелів акумулятора та стартера. Окремі кольорові проводи використовуються для підключення керувальної частини. Така конструкція характерна для стартерних реле китайських скутерів і мопедів, однак однакова назва техніки ще не підтверджує збіг роз’ємів та розташування контактів.

Коли потрібно перевірити реле

Підставою для діагностики може бути ситуація, коли після натискання кнопки чути клацання, але стартер не обертається, або запуск періодично зникає. Відсутність клацання також може бути пов’язана з реле чи керувальною проводкою. Ці ознаки не вказують лише на одну несправність: подібну поведінку спричиняють розряджений акумулятор, окиснені клеми, пошкоджені кабелі, погане з’єднання маси, кнопка запуску або сам електростартер. Перед заміною варто перевірити заряд акумулятора, затягування силових з’єднань і стан роз’ємів.

Що порівняти під час підбору

• Тип двигуна: деталь розрахована на чотиритактну техніку; позначення GY6 50 потрібно зіставити з двигуном установленого скутера.
• Модель техніки: заявлене застосування для Delta та Alpha, проте проводка мопедів різних років і виконань може відрізнятися.
• Силові виводи: порівняйте їх кількість, розташування, різьбу та спосіб кріплення кабельних наконечників зі старим реле.
• Керувальні проводи: мають збігатися кількість проводів, тип клем або роз’єму та призначення контактів. Орієнтуватися лише на колір ізоляції недостатньо.
• Корпус і кріплення: перевірте форму, розміри посадкового місця та можливість установити деталь без натягування кабелів.

Установлення та підключення

Перед роботою від’єднують акумулятор, починаючи з негативної клеми. Старе реле доцільно знімати після фіксації розташування кожного кабелю та проводу. Силові наконечники встановлюють на відповідні різьбові виводи й надійно затягують, не допускаючи перекосу, випадкового контакту з рамою та надмірного зусилля на корпусі. Керувальні проводи підключають за схемою конкретного скутера або мопеда, а не лише за збігом кольорів.

Після монтажу перевірте, щоб захисні ковпачки закривали силові з’єднання, проводи не торкалися гарячих і рухомих деталей, а кабелі не були натягнуті. Потім під’єднайте акумулятор і виконайте пробний запуск. Правильно підібране та підключене реле має спрацьовувати одночасно з командою кнопки й передавати живлення на стартер без самовільного ввімкнення. Ця деталь підходить для ремонту штатного електричного запуску, коли підтверджено сумісність двигуна, конфігурацію виводів і схему керувальних проводів.
