Стартерне реле STAR призначене для чотиритактних китайських скутерів із двигунами сімейства GY6 об’ємом 125 і 150 см³. Деталь бере участь у запуску мотора з кнопки: після керувального сигналу вона з’єднує акумулятор зі стартером, якому для прокручування двигуна потрібен значний струм. Таке реле обирають для ремонту штатної пускової системи, коли встановлена деталь пошкоджена, її силові контакти зношені або корпус і виводи мають сліди перегрівання чи окиснення.

Призначення та конструкція

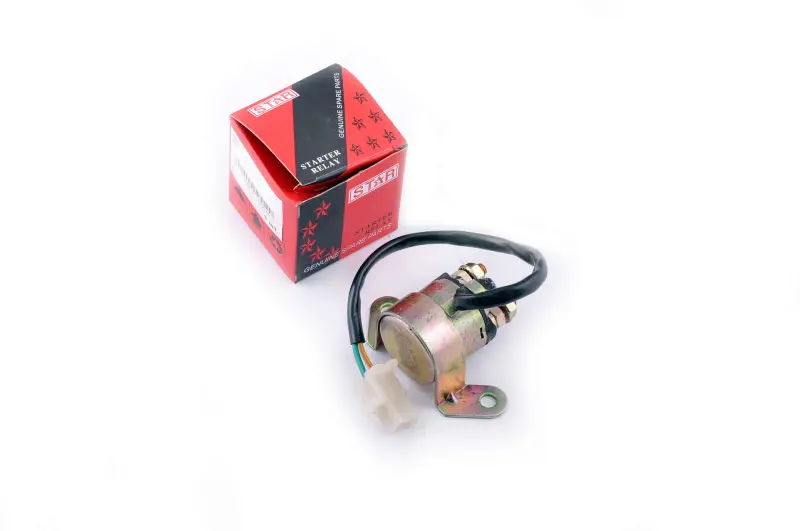

Модель виконана в циліндричному металевому корпусі. На корпусі розташовані два різьбові силові виводи, провід керування зі штекерним роз’ємом і кріпильна пластина з отвором. Через великі виводи під’єднуються акумуляторна лінія та провід стартера, а роз’єм призначений для з’єднання з керувальною проводкою скутера. Кріпильна пластина дає змогу встановити реле у передбаченому для нього місці та зафіксувати корпус відносно рами або штатного тримача.

Реле не замінює сам стартер і не прокручує колінчастий вал механічно. Його завдання — короткочасно подавати живлення на стартер за командою кнопки запуску. Тому одиничне клацання без прокручування двигуна не є безумовним підтвердженням несправності саме цієї деталі. Подібний симптом можливий через розряджений акумулятор, послаблені силові з’єднання, ненадійний контакт маси, пошкодження проводки або несправність стартера. Перед заміною доцільно перевірити весь пусковий контур і стан з’єднань.

Сумісність і підбір

Заявлена застосовність охоплює чотиритактні скутери GY6 125 та GY6 150, зокрема поширені двигуни 152QMI/1P52QMI і 157QMJ/1P57QMJ. Позначення GY6 об’єднує багато моделей та модифікацій, тому одного збігу об’єму двигуна недостатньо. У різних версіях техніки можуть відрізнятися роз’єм, кріплення та розташування виводів.

• Тип двигуна: чотиритактний GY6 об’ємом 125 або 150 см³.
• Виконання: версія STAR mod. 3 із циліндричним корпусом, виносним проводом та окремою кріпильною пластиною.
• Силові підключення: потрібно зіставити кількість, розташування і тип різьбових виводів зі старою деталлю.
• Керувальне підключення: форма штекера, кількість контактних місць і схема проводки мають відповідати роз’єму скутера.
• Кріплення: положення пластини й отвору повинне забезпечувати надійне встановлення корпусу без натягу проводів.

Перед замовленням порівняйте реле зі знятою деталлю за загальною формою корпусу, розташуванням силових шпильок, виглядом штекера, довжиною вивідного проводу та орієнтацією кріплення. Код двигуна бажано перевірити безпосередньо на картері або в документації техніки. Такий спосіб підбору враховує не лише сімейство мотора, а й конкретне виконання проводки.

Заміна та перевірка після встановлення

Роботи виконують із від’єднаним акумулятором, починаючи з негативної клеми. Перед демонтажем зручно зафіксувати розташування проводів, а потім зняти штекер і силові наконечники, тримаючи їх за з’єднувальні частини, а не за ізоляцію. Контактні поверхні мають бути чистими, а наконечники — цілими та щільно закріпленими. Під час затягування гайок не можна провертати виводи всередині корпусу або створювати бічне навантаження на них.

Після монтажу проводи не повинні торкатися гарячих і рухомих деталей, перегинатися біля корпусу або натягувати штекер. Далі під’єднують акумулятор і перевіряють запуск із кнопки. Правильно підібране реле встановлюється на штатне місце, з’єднується з наявною проводкою без перероблення роз’ємів і подає живлення на стартер у момент запуску. Якщо двигун і надалі не прокручується, діагностику продовжують із перевірки акумулятора, маси, силових кабелів, керувального сигналу та самого стартера.
