Реле електростартера STAR mod. 2 для 4T GY6 125/150

Реле електростартера STAR mod. 2 для 4T GY6 125/150

Стартерне реле призначене для чотиритактних скутерів із двигунами сімейства GY6 об’ємом 125 або 150 см³. Воно приймає керувальний сигнал після натискання кнопки запуску та замикає силові контакти, через які акумулятор живить електростартер. Завдяки цьому кнопка й керувальна проводка не пропускають через себе високий струм, потрібний для прокручування двигуна. Справна деталь забезпечує чітке ввімкнення стартера за умови, що акумулятор заряджений, контакти надійно затягнуті, а інші компоненти системи запуску працюють належним чином.

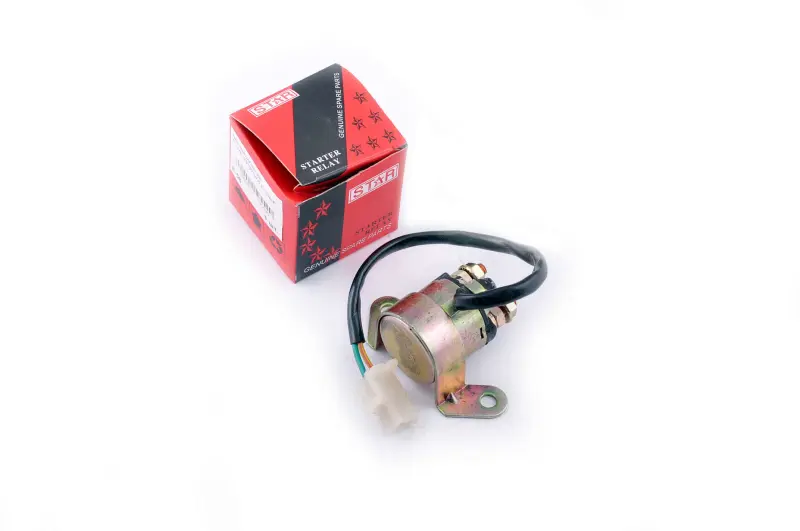

Версія mod. 2 має циліндричний металевий корпус, кріпильний кронштейн, різьбові силові виводи та окремий провід із двоконтактним роз’ємом. Така конфігурація має значення під час добору: реле для двигунів GY6 можуть відрізнятися роз’ємом, розташуванням виводів, кріпленням і виконанням проводів навіть за однакового робочого об’єму мотора. Перед замовленням потрібно зіставити деталь зі штатним реле за формою корпусу, типом фішки, кількістю контактів, положенням кріпильного отвору та способом приєднання товстих проводів.

Призначення та ознаки несправності

Реле спрацьовує в момент запуску та з’єднує акумулятор зі стартером. Потреба в перевірці виникає, якщо після натискання кнопки чути одинарне або повторюване клацання, стартер вмикається не щоразу чи зовсім не обертає двигун. Такі симптоми не завжди свідчать про несправність самого реле: подібну поведінку спричиняють розряджений акумулятор, окиснені або послаблені клеми, пошкоджений силовий кабель, ненадійний контакт маси, несправна кнопка запуску чи зношення стартера. До заміни варто перевірити живлення та з’єднання, щоб нова деталь усунула причину відмови, а не лише супутній прояв.

Що перевірити під час вибору

• Тип двигуна: деталь розрахована на чотиритактне сімейство GY6 125/150; самого збігу об’єму недостатньо, якщо на техніці встановлений мотор іншої конструкції.
• Виконання: позначення mod. 2 вказує на конкретний варіант реле, тому форму та підключення потрібно порівнювати саме зі знятою деталлю.
• Керувальний роз’єм: мають збігатися кількість контактів, форма корпусу фішки та розташування фіксатора.
• Силові з’єднання: перевірте відповідність різьбових виводів штатним наконечникам кабелів і можливість їх розміщення без натягу.
• Кріплення: положення кронштейна й отвору має дозволяти зафіксувати реле у передбаченому місці, не перетискаючи проводку.

Установлення та перевірка після заміни

Перед монтажем від’єднують акумулятор, після чого переносять підключення зі старого реле по одному, зберігаючи штатну схему. Контактні поверхні кабельних наконечників очищують від забруднення й окиснення, а гайки силових виводів затягують надійно, проте без пошкодження ізоляторів. Проводи прокладають без різких перегинів, натягу та контакту з гарячими або рухомими деталями скутера. Корпус закріплюють кронштейном так, щоб роз’єм і клеми не зазнавали механічного навантаження.

Після підключення акумулятора перевіряють запуск і відсутність нагрівання в місцях з’єднання. Якщо реле клацає, але стартер не обертається, подальша діагностика має охоплювати заряд акумулятора, падіння напруги на кабелях, з’єднання маси та стан електростартера. Якщо клацання немає, додатково перевіряють керувальне живлення, кнопку запуску й передбачені конструкцією скутера блокування. Такий порядок допомагає правильно підібрати STAR mod. 2 та відновити запуск без зайвої заміни справних деталей.
