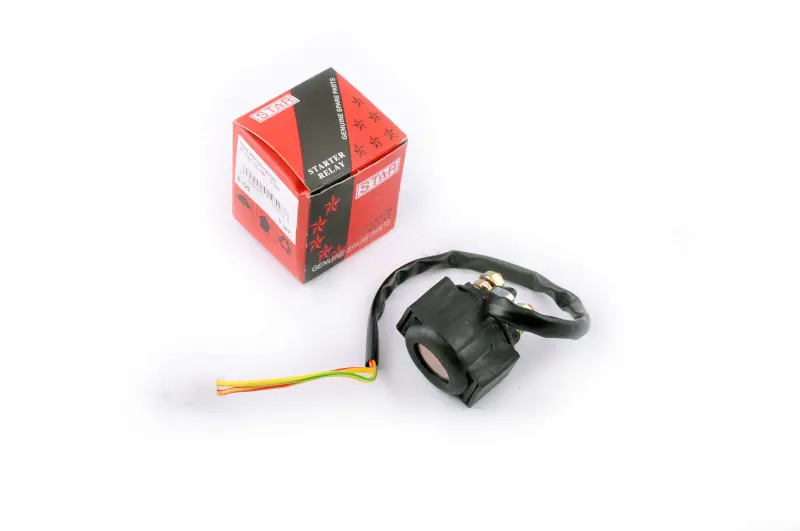

Реле електростартера STAR для 4T GY6 125/150

Реле електростартера STAR для скутерів GY6 125/150

Реле керує подаванням струму від акумулятора до електростартера під час запуску чотиритактного двигуна. Після натискання кнопки пуску його керувальна обмотка замикає силові контакти, і стартер отримує живлення для провертання двигуна. Деталь призначена для скутерів із моторами сімейства GY6 об’ємом 125 або 150 см³ та встановлюється замість реле відповідної конструкції.

Ця позиція є саме пусковим реле, а не електромотором стартера, бендиксом чи регулятором напруги. Вона працює лише під час запуску: приймає керувальний сигнал і під’єднує стартер до акумулятора. Такий принцип дає змогу кнопці пуску керувати стартером через реле, розраховане на комутацію значного струму.

Коли потрібна перевірка або заміна

Приводом перевірити реле може бути характерне клацання без обертання стартера, періодичне спрацьовування кнопки пуску або відсутність передавання живлення на стартер за справної керувальної частини системи. Ці ознаки не завжди вказують лише на реле: подібну поведінку спричиняють розряджений акумулятор, окиснені чи послаблені з’єднання, пошкодження проводки, несправність кнопки та самого стартера. Перед заміною варто перевірити заряд акумулятора, стан клем, масу й надійність усіх з’єднань.

Якщо керувальний сигнал надходить, контакти та проводка справні, але реле не замикає силові виводи або спрацьовує нестабільно, встановлення нової деталі допомагає відновити штатний запуск із кнопки. За постійно замкнених контактів стартер може продовжувати працювати після відпускання кнопки; у такій ситуації живлення потрібно від’єднати та перевірити реле до подальшої експлуатації.

Як підібрати відповідне реле

Позначення GY6 125/150 вказують на сімейство та об’єм двигуна, але самі по собі не підтверджують збіг із кожною модифікацією скутера. Для цієї позиції заявлена сумісність із чотиритактними двигунами GY6 125 і GY6 150; у переліках застосування також зазначені позначення 152QMI/1P52QMI та 157QMJ/1P57QMJ. На різних джгутах і випусках техніки трапляються відмінні виконання пускових реле, тому перед замовленням потрібно зіставити стару деталь із новою.

• Тип деталі: пускове реле електростартера.
• Призначення: комутація живлення стартера за сигналом кнопки запуску.
• Застосування: чотиритактні скутери з двигунами GY6 125/150.
• Виконання: корпус із силовими контактами, керувальними проводами та захисною оболонкою проводки.
• Бренд: STAR.

Під час порівняння враховують форму й габарити корпусу, розташування силових контактів, спосіб кріплення, кількість керувальних проводів, їх під’єднання та довжину виводів. Особливо важливо перевірити роз’єм або варіант з’єднання зі штатним джгутом. Колір проводів не можна використовувати як єдиний орієнтир: призначення контактів слід звіряти зі схемою конкретного скутера та підключенням знятого реле.

Встановлення та контроль після заміни

Перед роботою від’єднують акумулятор, потім звільняють кріплення старого реле й почергово переносять з’єднання відповідно до штатної схеми. Контактні поверхні мають бути чистими, а силові з’єднання — надійно затягнутими без пошкодження виводів. Проводку розміщують так, щоб вона не натягувалася, не торкалася гарячих деталей і не перетискалася облицюванням.

Після встановлення під’єднують акумулятор і перевіряють запуск. Реле має спрацьовувати під час натискання кнопки, а стартер — припиняти обертання відразу після її відпускання. Якщо двигун і надалі провертається повільно або чути лише клацання, продовжують діагностику акумулятора, силових кабелів, маси та стартера. Такий підхід допомагає вибрати відповідне виконання реле й усунути причину несправності без зайвої заміни справних деталей.
