Реле-регулятор напруги Jawa 350/638, 12 В, електронне

Електронне реле-регулятор для Jawa 350/638

Реле-регулятор призначене для 12-вольтової системи електрообладнання мотоцикла Jawa 350/638. Деталь керує напругою, що надходить від генератора, та підтримує умови, потрібні для нормального заряджання акумулятора і роботи підключених споживачів. Електронне виконання застосовується замість регулятора відповідного типу та підключення під час ремонту штатної системи живлення.

Справний регулятор особливо важливий під час руху з увімкненим освітленням і при зміні обертів двигуна. Якщо напруга виходить за передбачений виробником мотоцикла діапазон, акумулятор може заряджатися неправильно, а яскравість ламп — помітно змінюватися разом з обертами. Подібні ознаки також виникають через стан генератора, випрямляча, щіток, акумулятора, проводки або з’єднання з масою. Тому регулятор доцільно замінювати після послідовної перевірки системи заряджання.

Конструкція та призначення

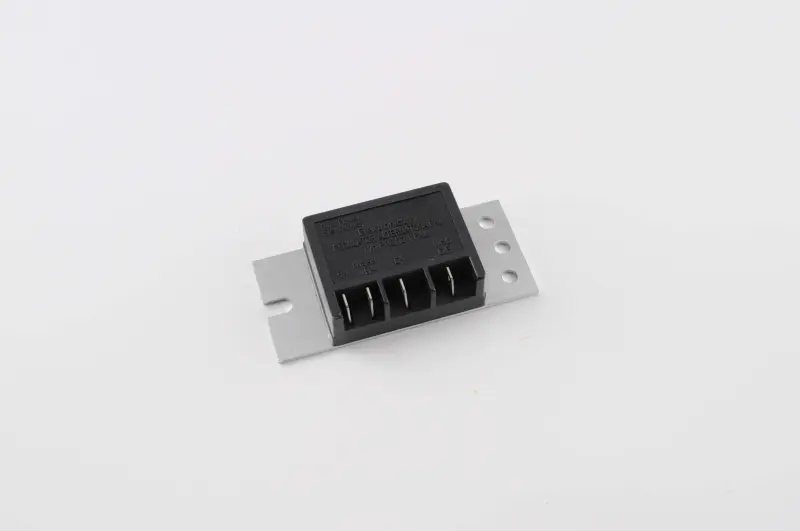

Пристрій виконаний у компактному чорному корпусі, встановленому на металевій монтажній основі. Основа має проріз та отвори для кріплення, а підключення здійснюється через ряд плоских контактів. Таке компонування дає змогу закріпити регулятор у передбаченому місці та приєднати штатні проводи без окремого механічного доопрацювання, якщо схема кріплення і розташування контактів збігаються зі встановленою деталлю.

Регулятор розрахований саме на систему 12 В. Підбирати його лише за зовнішньою подібністю не можна: деталі для інших версій Jawa можуть відрізнятися робочою напругою, схемою контактів, способом кріплення та призначенням виводів. Позначення 350/638 у назві стосується заявленої сумісності, проте на мотоциклі після ремонту або переобладнання могла бути змонтована інша конфігурація електрообладнання.

Що перевірити перед вибором

• Напругу системи: мотоцикл повинен мати 12-вольтове електрообладнання; версія на 6 В для цієї позиції не підходить.
• Модель і модифікацію: товар призначений для Jawa 350/638, тому самого збігу марки мотоцикла недостатньо.
• Тип регулятора: обрана деталь має електронне виконання; при заміні іншого варіанта потрібно звірити схему підключення.
• Кріплення: порівняйте форму основи, розташування кріпильних точок і доступне місце на мотоциклі.
• Контактну групу: розміщення плоских виводів і призначення кожного проводу мають відповідати схемі конкретної модифікації.

Установлення та перевірка після ремонту

Перед початком робіт від’єднують акумулятор та оглядають роз’єми. Окиснені, ослаблені або перегріті клеми слід привести до справного стану: поганий контакт здатний порушити заряджання навіть із новим регулятором. Деталь закріплюють без перекосу, а проводи прокладають так, щоб вони не натягували виводи й не торкалися гарячих або рухомих частин мотоцикла.

Підключення виконують за заводською схемою Jawa 350/638, орієнтуючись на призначення проводів, а не лише на їхній колір. Переставляти контакти за аналогією із зовні подібним регулятором не варто. Після монтажу перевіряють надійність кріплення, з’єднання з масою та напругу на акумуляторі за різних обертів. Отримані значення зіставляють із технічними вимогами конкретної версії мотоцикла.

Ця модель підійде для планового відновлення 12-вольтової системи заряджання Jawa 350/638, коли підтверджено сумісні кріплення та розпінування. Ретельна перевірка перед підключенням допомагає уникнути помилки між 6- і 12-вольтовими версіями та повторного ремонту через несправні роз’єми або суміжні компоненти.
