Регулятор напруги 33.3702 14 В для МТ, Дніпро та Урал

Регулятор напруги 33.3702 для мотоциклів МТ, Дніпро та Урал

Регулятор 33.3702 керує напругою бортової мережі мотоцикла за різних обертів генератора, підключеного навантаження та температури. Він розрахований на 14 В і застосовується разом із генератором Г424 на мотоциклах «Урал», «Дніпро» та моделях сімейства МТ із відповідною 12-вольтовою системою електрообладнання. Деталь призначена для ремонту системи заряджання, коли акумулятор перестає нормально поповнювати енергію, напруга помітно залежить від обертів або контрольна лампа працює неправильно.

Регулятор змінює струм збудження ротора генератора й у такий спосіб утримує вихідну напругу в заданих межах. Випрямлення струму виконують окремі діоди генераторної установки, тому 33.3702 потрібно добирати саме як регулятор, а не як випрямний блок. Це розмежування має значення під час діагностики: відсутність заряджання може бути пов’язана не лише з регулятором, а й із генератором, проводкою, акумулятором, з’єднанням із масою або ослабленими контактами.

Призначення та робочі параметри

• номінальна напруга живлення — 14 В;
• номінальний і максимальний струм вихідної лінії — 5 А;
• регульована напруга з акумулятором за температури 25±2 °C і навантаження 5 А — 14±0,2 В;
• робочий температурний діапазон — від −40 до +85 °C;
• передбачено вихід «ЛК» для контрольної лампи заряджання;
• застосовується з генератором Г424 і може використовуватися замість електромеханічного регулятора РР-330 за умови підключення за відповідною схемою.

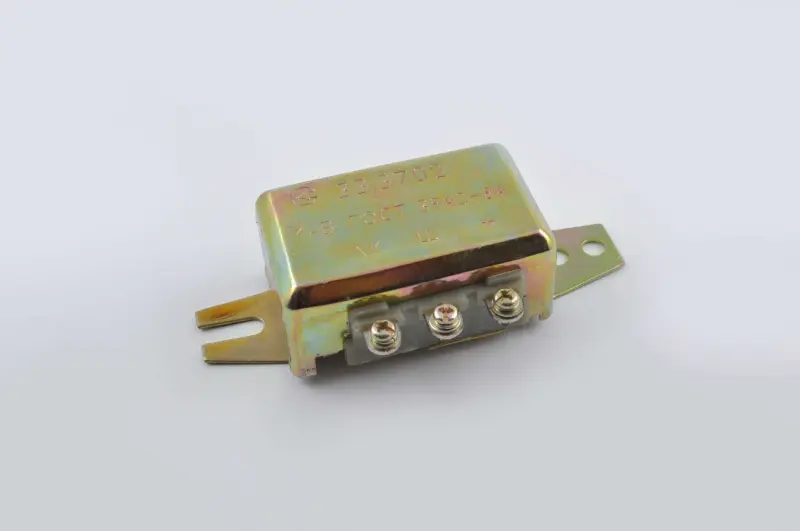

Закритий оцинкований металевий корпус має монтажні вушка, а під’єднання виконане через три гвинтові клеми. Однопровідна схема передбачає з’єднання корпусу регулятора з масою мотоцикла. Тому надійність кріплення впливає не лише на фіксацію деталі: посадкове місце має забезпечувати справний електричний контакт корпусу з рамою. Забруднення, корозія, шар фарби під кріпленням або послаблені болти здатні порушити роботу навіть справного приладу.

Як перевірити сумісність перед вибором

Спочатку уточніть тип установленого генератора та схему проводки конкретного мотоцикла. Основні орієнтири — генератор Г424, 12-вольтове електрообладнання, розрахункова напруга регулятора 14 В, позначення 33.3702, розташування монтажних точок і конфігурація трьох клем. Самого збігу назви моделі мотоцикла недостатньо: на техніці різних років, а також після перероблення проводки могли встановлювати інші генератори та регулятори.

Якщо 33.3702 монтується замість РР-330, дроти під’єднують за схемою переходу, а не лише за їхнім попереднім розташуванням. Перед установленням потрібно зіставити призначення кожного виводу, перевірити стан наконечників і переконатися, що дроти не переплутані. Клеми затягують рівномірно, забезпечуючи щільний контакт і не докладаючи надмірного зусилля до ізоляційної колодки. Корпус закріплюють штатними деталями у передбаченому для нього місці.

Коли регулятор потрібно перевірити

Підставою для діагностики є відсутність нормального заряджання, зростання напруги вище допустимого рівня зі збільшенням обертів, нестабільні показання вольтметра або порушення роботи контрольної лампи. До заміни варто перевірити заряд акумулятора, контакти клем, провід маси, генератор і цілісність проводки. Після монтажу напругу контролюють вимірювальним приладом на різних обертах і з підключеним навантаженням. Правильно підібраний 33.3702 підтримує заданий режим генераторної установки та зберігає штатну індикацію заряджання.
