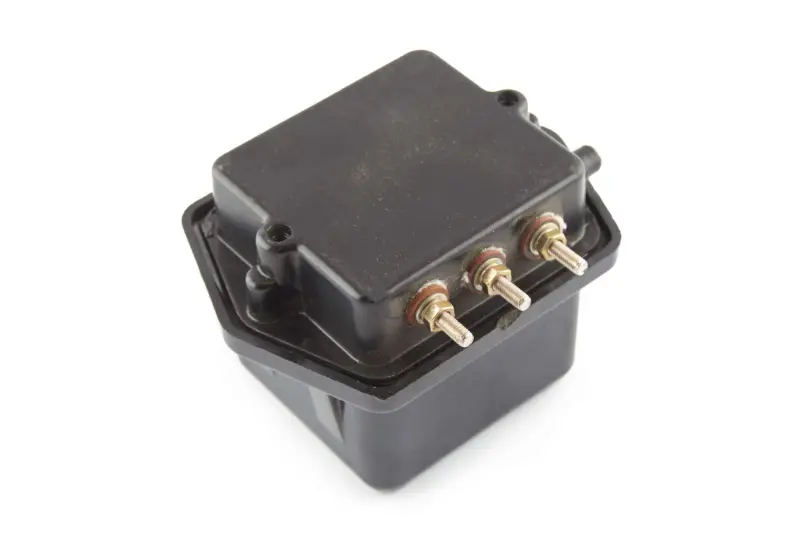

Реле-регулятор напруги РР-302 6 В для МТ, Урал, Дніпро, 3 контакти

Реле-регулятор напруги РР-302 6 В для МТ, Урал і Дніпро

РР-302 призначений для мотоциклів із 6-вольтовим електрообладнанням і генератором Г-414. Пристрій керує роботою системи заряджання: підтримує потрібну напругу під час роботи генератора та від'єднує його від акумулятора, коли напруга генератора стає нижчою за напругу батареї. Завдяки цьому акумулятор заряджається під час руху й не розряджається у зворотному напрямку через генератор після зниження обертів або зупинки двигуна.

Призначення та принцип роботи

В одному корпусі РР-302 поєднані регулятор напруги та реле зворотного струму. Регулятор впливає на збудження генератора й обмежує зростання напруги за зміни обертів двигуна та навантаження. Реле зворотного струму під'єднує генератор до акумулятора після досягнення необхідної напруги, а в разі її зниження розмикає з'єднання. Така будова відповідає штатному оснащенню 6-вольтової системи, у якій РР-302 працює разом із генератором Г-414.

Справна робота регулятора потрібна для заряджання акумулятора та стабільного живлення споживачів мотоцикла. Перевірка деталі доречна, якщо акумулятор не відновлює заряд, виникає систематичне перезаряджання, яскравість освітлення помітно змінюється разом з обертами або контрольна лампа генератора працює нештатно. Причиною таких ознак може бути не лише регулятор, тому перед заміною перевіряють акумулятор, генератор, проводи, клеми та з'єднання корпусу з масою.

Що врахувати під час вибору

Самого позначення РР-302 недостатньо для правильного підбору: мотоцикли МТ, Урал і Дніпро випускалися з різними варіантами електрообладнання. Ця модель розрахована саме на 6 В і штатну роботу з генератором Г-414; для 12-вольтової системи потрібен регулятор іншого типу. Перед установленням також потрібно зіставити кількість підключень, розташування виводів, форму корпусу, посадкове місце та спосіб кріплення зі знятою деталлю.

• Тип: реле-регулятор напруги РР-302.
• Номінальна система: електрообладнання 6 В.
• Штатне поєднання: генератор постійного струму Г-414.
• Функціональна будова: регулятор напруги та реле зворотного струму в одному корпусі.
• Підключення: три зовнішні різьбові контактні клеми.
• Застосування: відповідні 6-вольтові виконання мотоциклів МТ, Урал і Дніпро.

Установлення та перевірка

Під'єднувати РР-302 потрібно за заводською схемою конкретного мотоцикла зі збереженням призначення кожного проводу. Перед монтажем очищають контактний майданчик, перевіряють цілісність наконечників та ізоляції, надійно закріплюють корпус і затягують гайки виводів без надмірного зусилля. Слабкий контакт, окиснення клем або ненадійне з'єднання з масою можуть відтворювати ознаки несправного регулятора та порушувати заряджання навіть із справною новою деталлю.

Після встановлення перевіряють поведінку контрольної лампи та напругу вимірювальним приладом у режимах, передбачених керівництвом. Для РР-302 посібник із ремонту вказує ввімкнення реле зворотного струму за 6–6,6 В і регульовану напругу 6,5–7,0 В за 3500 об/хв та навантаження 10 А. Налаштування контактного механізму потребує точних вимірювань і дотримання контрольних проміжків, тому довільне підгинання контактів або пружин без стендової перевірки може спричинити неправильну роботу.

Коли підходить РР-302

Деталь обирають для відновлення штатної 6-вольтової системи заряджання, якщо на мотоциклі встановлений генератор Г-414, передбачений регулятор РР-302 і збігається триконтактне виконання. Після переобладнання мотоцикла на 12 В цей регулятор не застосовують. Перевірка напруги системи, типу генератора, схеми проводки та кріплення перед придбанням допомагає уникнути помилки й установити деталь без зміни початкової конфігурації електрообладнання.
