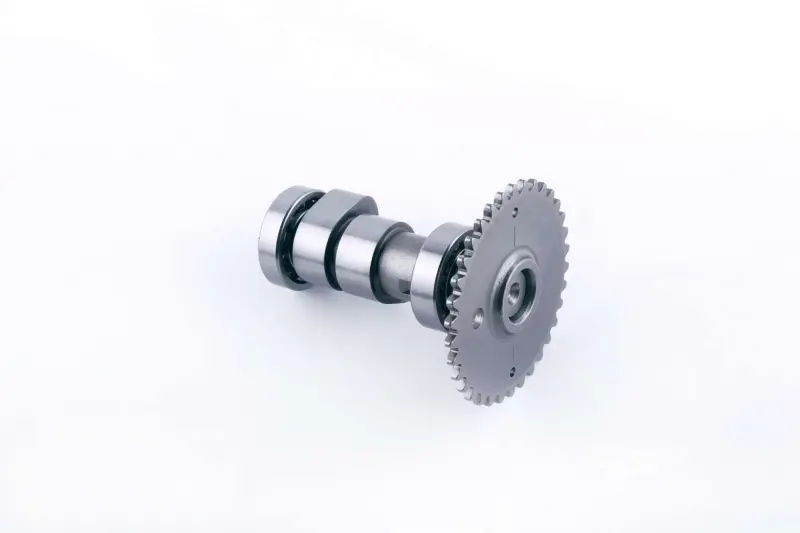

Розподільний вал ГРМ 4T GY6 125/150 із зіркою (TM)

Розподільний вал ГРМ для двигунів GY6 125/150

Розподільний вал призначений для обслуговування та ремонту газорозподільного механізму чотиритактних двигунів сімейства GY6 об’ємом 125 і 150 см³. Деталь установлюється в головці циліндра та керує відкриванням і закриванням впускного й випускного клапанів. До конструкції входить зірка приводу ГРМ, через яку обертання від колінчастого вала передається розподільному валу ланцюгом.

Призначення та конструкція

Кулачки розподільного вала діють на коромисла в заданій послідовності, забезпечуючи рух клапанів відповідно до положення поршня. Від стану профілю кулачків, опорних поверхонь, підшипників і приводу залежить правильність фаз газорозподілу. Справна деталь допомагає двигуну стабільно запускатися, рівно працювати та зберігати передбачений режим наповнення й очищення циліндра.

Заміна може знадобитися через зношення кулачків або опорних поверхонь, пошкодження підшипників, помітний люфт чи дефекти зірки. Сторонній шум у головці циліндра, погіршення запуску, нестабільна робота або зниження тяги є підставою перевірити не лише розподільний вал, а й клапанні зазори, коромисла, ланцюг, напрямні та натягувач. Такі ознаки можуть мати декілька причин, тому стан деталей ГРМ оцінюють комплексно.

Що перевірити під час підбору

• Тип двигуна: виріб розрахований на чотиритактні двигуни сімейства GY6 125/150; самого збігу робочого об’єму недостатньо для остаточного вибору.
• Виконання головки циліндра: потрібно зіставити розташування опор, форму посадкових ділянок і схему клапанного механізму.
• Геометрія вала: порівняйте загальну довжину, діаметри посадкових місць, положення та профіль кулачків зі знятою деталлю.
• Зірка ГРМ: перевірте її зовнішній діаметр, кількість зубців, посадку та розташування установчих орієнтирів.
• Суміжні деталі: ланцюг, натягувач, напрямні й коромисла не повинні мати пошкоджень, здатних прискорити зношення нового розподільного вала.

Позначення GY6 охоплює різні модифікації двигунів і головок циліндрів. Перед придбанням слід визначити код установленого двигуна та порівняти нову деталь зі старою за всіма приєднувальними розмірами. Особливо важливі виконання приводу, положення кулачків і сумісність зірки з установленим ланцюгом. Такий порядок підбору зменшує ризик придбати розподільний вал для іншої версії мотора.

Рекомендації щодо встановлення

Монтаж виконують на охололому двигуні з дотриманням інструкції з ремонту конкретної моделі. Перед складанням очищають посадкові поверхні та масляні канали, перевіряють вільне обертання підшипників, стан коромисел і справність натягувача. Поверхні розподільного вала, що труться, під час складання отримують початкове змащення моторною оливою або складом, передбаченим ремонтною документацією.

Колінчастий вал установлюють у верхню мертву точку такту стиснення, після чого зірку та ланцюг розташовують за установчими мітками. Помилка на один або декілька зубців порушує фази газорозподілу й може спричинити неправильну роботу двигуна. Після монтажу регулюють клапанні зазори за значеннями, визначеними виробником конкретного скутера, вручну провертають колінчастий вал на кілька обертів і повторно контролюють збіг міток. Точні моменти затягування також беруть із сервісної документації відповідної моделі.

Розподільний вал із зіркою підходить для планового відновлення штатного механізму ГРМ GY6 125/150 за умови підтвердженого збігу виконання. Для надійного результату його встановлюють після діагностики всієї верхньої частини двигуна, не залишаючи зношений ланцюг, пошкоджені коромисла або несправний натягувач без уваги.
