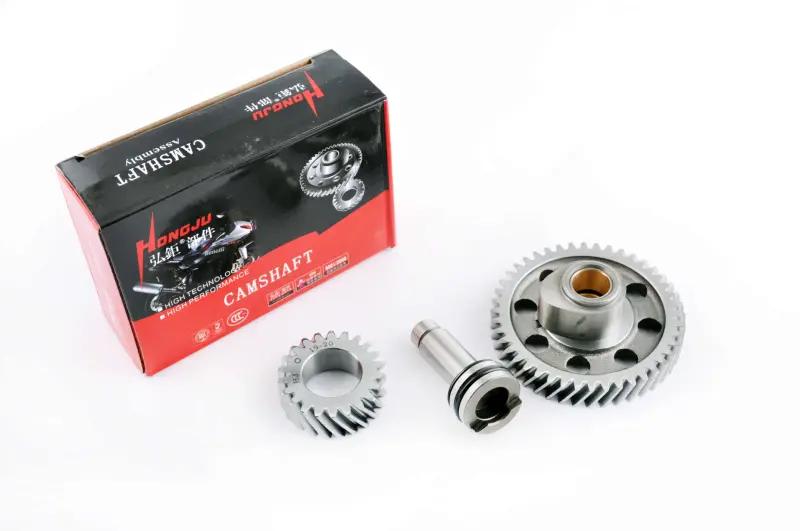

Розподільний вал ГРМ 4T CG125/150 HONGJU у зборі, mod:A

Розподільний вал ГРМ HONGJU для двигунів CG125/150, mod:A

Розподільний вал у зборі призначений для ремонту чотиритактних двигунів сімейства CG125/150 із нижнім розташуванням вала та штанговим приводом клапанів. Деталь отримує обертання від шестерні колінчастого вала, а її кулачки в заданій послідовності діють на штовхачі. Далі рух передається через штанги й коромисла до впускного та випускного клапанів. Завдяки цьому відкривання і закривання клапанів узгоджується з положенням поршня та фазами роботи двигуна.

Цей варіант HONGJU має позначення mod:A та постачається як складена конструкція із зубчастими деталями й опорною віссю. Він заявлений для чотиритактних двигунів CG класу 125 і 150 см³. Поширені позначення двигунів — 156FMI для CG125 та 162FMJ для CG150. Самого збігу об’єму або назви мотоцикла недостатньо: у техніці різних років і виробників можуть застосовуватися відмінні модифікації газорозподільного механізму.

Коли потрібно перевірити розподільний вал

Стан розподільного вала оцінюють під час ремонту двигуна, якщо виявлено зношення кулачків, пошкодження зубців, надмірний люфт в опорних посадках або порушення фаз газорозподілу. Разом із ним перевіряють штовхачі, штанги, коромисла та сполучені шестерні. Монтаж нової деталі без усунення зношення пов’язаних компонентів може спричинити неправильний контакт поверхонь і потребу в повторному розбиранні двигуна. Причину стороннього шуму чи відхилень у роботі клапанного механізму визначають за результатами дефектування, адже подібні прояви можуть створювати й інші деталі.

Що звірити перед вибором

• Тип двигуна: чотиритактна конструкція сімейства CG125/150 із нижнім розподільним валом і клапанними штангами.
• Позначення двигуна: насамперед перевірте код на картері; для цієї позиції застосовуються прив’язки 156FMI/CG125 та 162FMJ/CG150.
• Виконання: варіант mod:A потрібно зіставити зі знятою деталлю, особливо якщо для того самого двигуна пропонуються інші версії.
• Шестерні: порівняйте кількість і напрямок зубців, зовнішній діаметр, ширину вінця та розташування установчих міток.
• Посадочні місця: зіставте довжину й діаметри осі, форму торців, розміри отворів і положення опорних поверхонь.
• Кулачкова частина: перевірте форму, ширину та взаємне розташування кулачків відносно шестерні.

Найнадійніший спосіб підбору — одночасно враховувати код двигуна та геометрію знятого комплекту. Модель мотоцикла можна використовувати як початковий орієнтир, але остаточне рішення приймають після порівняння конструкції. Особливо уважно потрібно перевіряти мотори, які раніше ремонтувалися або могли отримати інший картер чи деталі ГРМ.

Рекомендації зі встановлення

Заміна розподільного вала пов’язана з розбиранням двигуна й точним установленням фаз. Перед монтажем очищають посадочні поверхні та мастильні канали, перевіряють стан сполучених шестерень, штовхачів і штанг. Поверхні тертя під час складання змащують свіжою моторною оливою, рекомендованою для двигуна. Мітку на шестерні розподільного вала суміщають із відповідною міткою приводної шестерні колінчастого вала: правильне положення цієї пари критично важливе для фаз газорозподілу.

Після складання регулюють клапанні проміжки за ремонтними даними конкретного двигуна та контролюють вільне переміщення деталей механізму. Такий підхід допомагає уникнути помилки на один або кілька зубців, неправильної роботи клапанів і зайвого повторного розбирання. Розподільний вал HONGJU mod:A придатний для планового відновлення ГРМ CG125/150 лише після підтвердження виконання двигуна та повного збігу посадочної геометрії.
