Розподільний вал ГРМ 4T CB125/150 (156FMI, 161FMI, OHC)

Розподільний вал ГРМ для CB125/150

Деталь призначена для газорозподільного механізму чотиритактних мотоциклетних двигунів сімейства CB125/150 із позначеннями 156FMI та 161FMI і верхнім розташуванням розподільного вала OHC. Вона визначає моменти відкривання й закривання клапанів, узгоджуючи їхній рух із положенням поршня. Справний профіль кулачків і правильне встановлення вала потрібні для дотримання фаз ГРМ, належної роботи клапанного привода та рівної поведінки двигуна в усьому діапазоні обертів.

Розподільний вал установлюють під час ремонту головки циліндра або замінюють після виявлення зношення кулачків, пошкодження опорних поверхонь та інших дефектів, які заважають клапанам рухатися в заданій послідовності. Така несправність може супроводжуватися стороннім механічним шумом, нестабільною роботою двигуна або неможливістю правильно виставити й відрегулювати клапанний механізм. Остаточне рішення щодо заміни приймають після розбирання та дефектування деталей ГРМ.

Сумісність і підбір

Основні орієнтири для вибору — чотиритактна конструкція двигуна, сімейство CB125/150, коди 156FMI або 161FMI та схема OHC. Самого збігу об’єму чи назви моделі мотоцикла недостатньо: у техніці однієї серії можуть застосовуватися різні виконання головки циліндра і привода клапанів. Перед замовленням потрібно прочитати код установленого двигуна та переконатися, що потрібен саме верхньовальний варіант. Версію OHV не можна вважати прямою заміною без окремого технічного підтвердження.

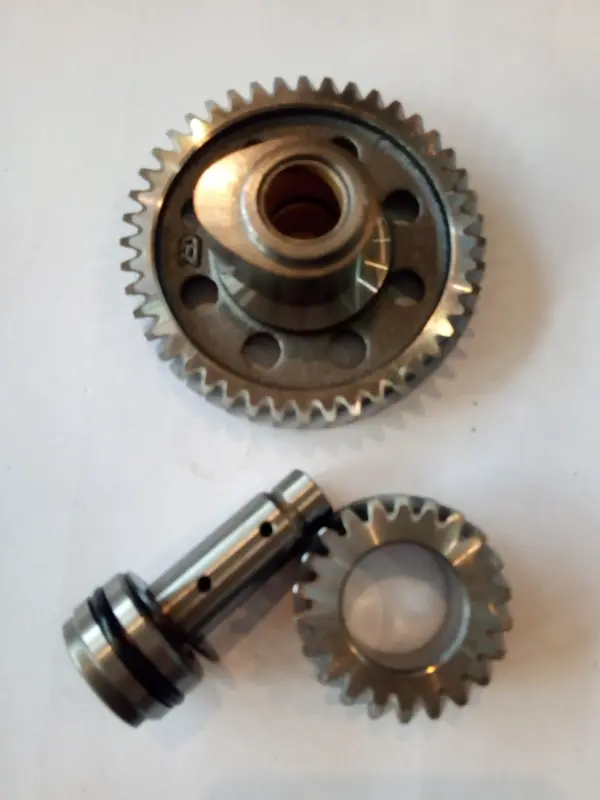

Зняту деталь варто зіставити з новою за загальною конфігурацією, довжиною та діаметрами опорних ділянок, розташуванням кулачків, посадковими місцями й конструкцією привода ГРМ. Для зубчастих деталей порівнюють зовнішній діаметр, кількість і профіль зубців, центральний отвір, розташування технологічних отворів та взаємне положення установчих орієнтирів. Конструкція цієї позиції містить зубчасті деталі та циліндричний компонент із кільцевими ущільненнями, тому під час підбору потрібно перевірити відповідність кожної спряженої частини старому виконанню. Вимірювання зручніше виконати до розбирання справних з’єднань або одразу після зняття старої деталі.

Що перевірити під час ремонту

• Кулачки та опори: задирки, раковини, помітне зношення й нерівномірні сліди контакту вказують на потребу перевірити весь клапанний привод.
• Привод ГРМ: одночасно оцінюють стан ланцюга або зубчастого спряження, натягувача та контактних поверхонь, щоб нова деталь не працювала зі зношеними сусідніми компонентами.
• Коромисла та клапани: поверхні контакту оглядають разом із розподільним валом, адже локальне зношення однієї деталі здатне прискорити пошкодження іншої.
• Змащення: канали й місця подавання оливи очищають та перевіряють до складання; сухий запуск після ремонту неприпустимий.

Установлення та регулювання

Монтаж виконують із дотриманням положення колінчастого вала та установчих орієнтирів ГРМ, передбачених настановою для конкретного двигуна. До затягування кріплень перевіряють вільну посадку, правильне розташування привода і відсутність перекосу. Після складання виставляють клапанні зазори за даними для встановленої модифікації, відновлюють натяг привода та вручну прокручують колінчастий вал, контролюючи повний цикл без заїдань і зіткнення деталей.

У картці навмисно не наведено універсальних моментів затягування, зазорів і розмірів: ці значення залежать від виконання двигуна та мають братися з його ремонтної документації. Розподільний вал підходить для відновлення штатної роботи ГРМ на сумісних двигунах об’ємом 125 і 150 см³, коли код мотора, схема OHC та геометрія знятих деталей збігаються.
