Пружина механізму кришки гальма бензопили Goodluck GL4500/5200 FORESTER

Пружина механізму кришки гальма Goodluck GL4500/5200

Компактна пружина FORESTER призначена для ремонту механізму гальма ланцюга, розміщеного в бічній кришці бензопил Goodluck GL4500 і 5200. Деталь пов’язана з ручкою гальма та створює пружне зусилля під час повороту сполучених частин. Її встановлюють замість пружини, що втратила форму, зламалася або була загублена, якщо інші компоненти кришки придатні для подальшої експлуатації.

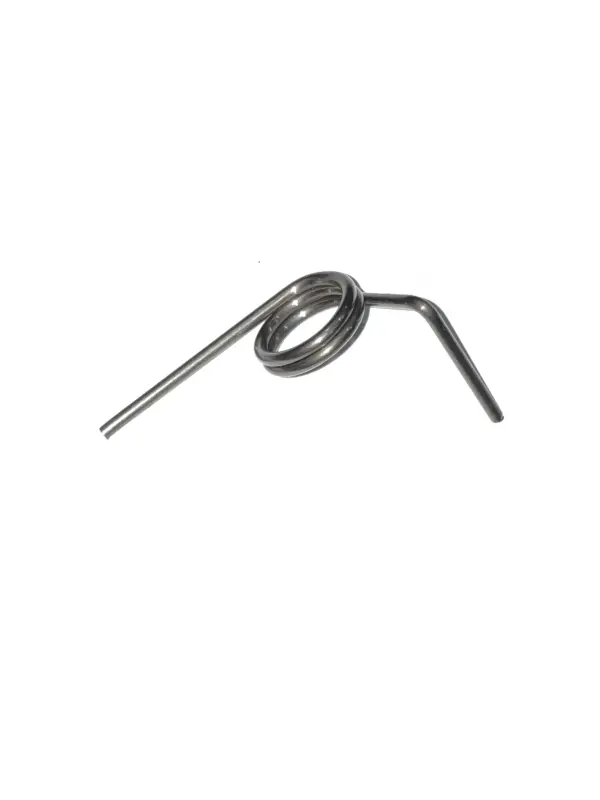

Деталь має конструкцію пружини кручення: центральна частина утворена кількома круглими витками, від яких відходять два плеча різної форми. Одне плече пряме та видовжене, друге має виразний кутовий вигин. Така геометрія дає змогу розмістити пружину на передбаченій для неї опорі та з’єднати її кінці з відповідними точками механізму. Орієнтація плечей має значення: їх не можна довільно міняти місцями або підгинати для усунення невідповідності.

Місце деталі в гальмівному механізмі

Бічна кришка бензопил сімейства 4500/5200 поєднує кілька різних компонентів: ручку й тягу гальма, гальмівну стрічку, основну та додаткову пружини, штифти, втулки, стопорні деталі й механізм натягування ланцюга. Запропонована позиція належить до пружини ручки гальма. Вона не замінює пружини зчеплення, поворотну пружину стартера або основні пружини, які безпосередньо взаємодіють із гальмівною стрічкою. Розрізнення цих деталей особливо важливе під час ремонту розібраної кришки.

Що перевірити перед вибором

• Модель бензопили: деталь заявлена для Goodluck GL4500 і 5200.
• Місце встановлення: потрібна саме пружина ручки в механізмі бічної кришки гальма ланцюга.
• Форма витків: порівняйте зовнішній і внутрішній діаметр навивки, кількість витків та напрямок закручування.
• Геометрія плечей: зіставте їхню довжину, взаємний кут і форму зігнутого кінця зі знятою деталлю.
• Точки опори: обидва кінці мають займати штатні положення без примусового розтягування, укорочення або додаткового згинання.
• Стан кришки: посадкова опора, важелі, штифти та фіксатори не повинні мати тріщин, деформації або помітного вироблення.

Одного позначення моделі інколи недостатньо, якщо на бензопилі встановлена кришка іншої версії або раніше замінений механізм. Найнадійніша перевірка — одночасно зіставити модель пили, призначення пружини та всю геометрію старої деталі. Якщо пружину втрачено, орієнтуйтеся на будову наявної кришки й розташування місць, у які мають входити обидва її плеча.

Встановлення та перевірка після ремонту

Роботи виконують при зупиненому й охолодженому двигуні. Перед розбиранням кришку та ділянку гальмівної стрічки очищають від тирси й смолистих забруднень, щоб вони не заважали огляду посадкових місць. Пружину встановлюють без зміни початкової форми витків і плечей. Під час складання потрібно контролювати положення ручки гальма, тяги, фіксаторів і гальмівної стрічки: затиснута між деталями пружина або неправильно заведене плече потребують виправлення.

Після встановлення спочатку вручну перевіряють перехід ручки між передбаченими положеннями та відсутність заїдань. Далі контролюють спрацьовування й відпускання гальма ланцюга в порядку, визначеному виробником бензопили. Якщо механізм не фіксується, рухається з перекосом або не звільняє гальмівну стрічку, експлуатацію не починають: кришку повторно розбирають і перевіряють орієнтацію пружини, стан опор та правильність розміщення інших деталей.

Ця пружина підходить для локального ремонту кришки, коли заміна всього механізму в зборі не потрібна. Точне зіставлення форми й акуратне встановлення допомагають відновити передбачену роботу ручки гальма без перероблення сполучених компонентів.
