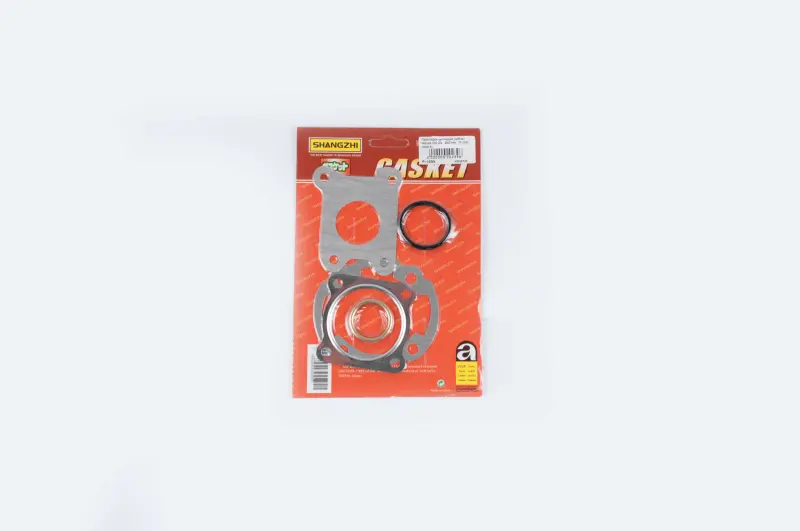

Комплект прокладок циліндра Honda Dio ZX AF34/AF35 Ø47 мм SHANGZHI, mod. A

Комплект прокладок циліндра Honda Dio ZX Ø47 мм SHANGZHI

Набір призначений для обслуговування циліндро-поршневої групи діаметром 47 мм на скутерах Honda Dio ZX AF34 та AF35. Також підтверджено застосування на Honda Lead AF48. Прокладки встановлюються між спряженими деталями двигуна та відновлюють ущільнення з’єднань після розбирання циліндра, головки, впускного патрубка й коліна глушника. Такий комплект зручний під час ремонту ЦПГ, оскільки основні ущільнення для задіяних з’єднань зібрані в одній позиції.

Склад і призначення

До набору входять прокладка головки циліндра, прокладка основи циліндра, прокладка впускного патрубка та ущільнювальне кільце коліна глушника. Прокладка головки виготовлена з металу, а прокладка під циліндр — із пароніту. Внутрішній діаметр двох основних прокладок становить 47 мм. Кожна деталь має своє місце, тому перед монтажем варто розкласти набір і зіставити контури, кріпильні отвори та проходи з деталями конкретного двигуна.

• Прокладка головки ущільнює з’єднання головки з циліндром і має точно відповідати діаметру циліндра та розташуванню кріплень.
• Прокладка основи циліндра встановлюється між циліндром і картером, закриваючи площину їхнього з’єднання.
• Прокладка впускного патрубка призначена для відповідного стику впускної частини двигуна.
• Кільце коліна глушника використовується у з’єднанні випускного коліна.

Як перевірити сумісність

Позначення Honda Dio та Dio ZX охоплюють кілька поколінь і варіантів двигуна, тому лише назви скутера для підбору недостатньо. Цей набір розрахований на Dio ZX AF34/AF35 і конфігурацію ЦПГ Ø47 мм; серед підтверджених застосувань також зазначено Lead AF48. Перед замовленням перевірте код моделі, фактичний діаметр встановленого циліндра та форму демонтованих прокладок. Особливо важливі зовнішній контур, розташування шпильок і болтів, а також збіг усіх технологічних отворів.

Діаметр 47 мм стосується прокладок для відповідної конфігурації циліндра. Його не можна обирати лише за передбачуваним об’ємом двигуна: у доопрацьованій ЦПГ підсумкові параметри залежать не від самого діаметра. Якщо на скутері раніше замінювали циліндр або весь комплект ЦПГ, орієнтуйтеся на встановлену деталь, а не лише на заводське позначення моделі. Версія mod. A також має відповідати потрібному варіанту набору.

Встановлення під час ремонту

Прокладки замінюють під час розбирання відповідних з’єднань, а також після виявлення пошкоджень, продавлювання чи слідів негерметичності. Залишки старих ущільнень потрібно обережно прибрати, не пошкоджуючи спряжені площини. Поверхні перевіряють на забруднення та дефекти, після чого нові деталі встановлюють без перекосів, суміщаючи отвори й канали. Кріплення головки та циліндра затягують у послідовності й із зусиллям, передбаченими настановою для конкретного двигуна.

Не можна перекривати прокладкою вікна чи проходи та намагатися компенсувати розбіжність контуру зміщенням деталі. Після складання перевіряють з’єднання циліндра, впуску й випуску на ознаки витоку. Комплект SHANGZHI підходить для планового обслуговування та відновлення двигуна Honda Dio ZX із циліндром Ø47 мм, коли потрібно одночасно оновити кілька ущільнень, знятих під час ремонту ЦПГ.
