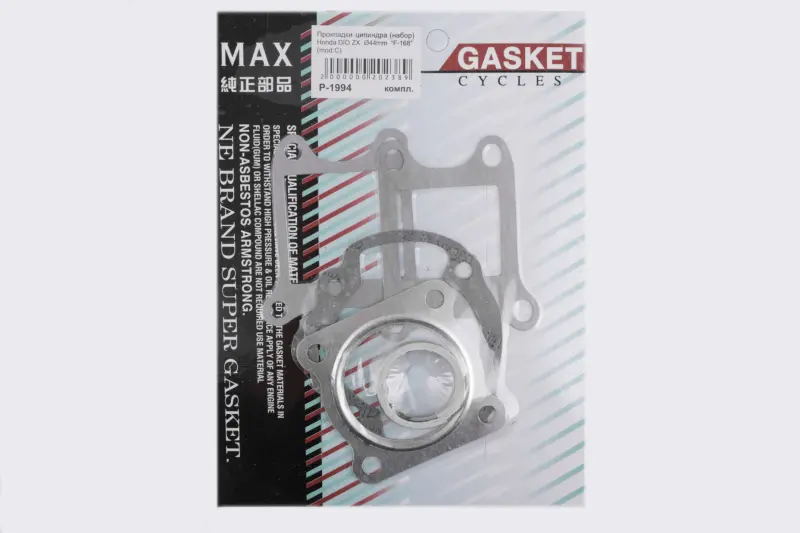

Комплект прокладок циліндра Honda Dio ZX Ø44 мм, mod. C, MAX GASKETS

Прокладки циліндра Honda Dio ZX під Ø44 мм

Комплект MAX GASKETS у виконанні mod. C призначений для обслуговування циліндро-поршневої групи двотактних скутерів Honda Dio. Він розрахований на конфігурацію з циліндром діаметром 44 мм і застосовується під час розбирання двигуна, встановлення циліндра або ремонту з’єднань між циліндром, головкою та прилеглими деталями. Набір дає змогу замінити ущільнення, які після демонтажу, тривалої експлуатації чи пошкодження вже не забезпечують правильного прилягання поверхонь.

Прокладки герметизують сполучення циліндрової групи, допомагаючи зберігати компресію та перешкоджаючи підсмоктуванню повітря або виходу паливної суміші через стики. Їхній стан впливає на запуск двигуна, стабільність його роботи та чистоту з’єднань. Продавлена, розірвана або пересохла прокладка може супроводжуватися вологим стиком, слідами суміші біля циліндра та зниженням компресії. Після розбирання циліндрової групи такі ущільнення замінюють, навіть якщо окремі пошкодження здаються незначними.

Сумісність і призначення

Комплект належить до прокладок поршневої та головки циліндра для японських двотактних скутерів Honda Dio. Для цієї позиції зазначені сімейства AF27/AF28 та AF34/AF35, до яких входять версії Dio ZX і споріднені модифікації. Проте назви моделі недостатньо для остаточного підбору: на скутері міг бути раніше встановлений інший циліндр, тюнінгова ЦПГ або комплект з відмінною геометрією з’єднань.

• Модель: Honda Dio ZX і відповідні конфігурації сімейств AF27/AF28, AF34/AF35.
• Тип двигуна: двотактний двигун скутера.
• Розмір циліндра: виконання під діаметр 44 мм.
• Варіант набору: mod. C; його потрібно відрізняти від комплектів mod. A та інших версій.
• Тип деталей: прокладки кількох форм для з’єднань циліндрової групи.

Що перевірити перед вибором

Спочатку уточніть фактичний діаметр установленого циліндра. Значення 44 мм має стосуватися саме наявної ЦПГ, а не лише заводської моделі скутера. Потім зіставте зовнішній контур прокладок, розташування шпильок, кріпильних отворів, вікон і каналів із демонтованими деталями. Усі проходи повинні збігатися без зміщення: прокладка невідповідної версії здатна частково закрити канал або неправильно розташуватися на посадковій площині.

Позначення mod. C є важливим критерієм вибору, оскільки для Honda Dio пропонуються набори однакового діаметра з іншою формою окремих прокладок. Якщо двигун ремонтували раніше, орієнтуйтеся не лише на індекс рами, а й на конфігурацію встановленого циліндра та головки. Порівняння повного контуру особливо важливе для нестандартної або раніше заміненої циліндро-поршневої групи.

Підготовка та встановлення

Перед складанням залишки старих прокладок повністю видаляють, не пошкоджуючи сполучені площини. Посадкові поверхні очищають від забруднень і перевіряють на подряпини, відколи, корозію та деформацію. Нова прокладка розрахована на герметизацію справного рівного стику й не компенсує помітне порушення геометрії деталей.

Кожну прокладку попередньо розміщують за місцем і перевіряють вільне проходження шпильок, збіг каналів та відсутність країв, що виступають усередину вікон. Циліндр і головку встановлюють без перекосу, а кріплення затягують рівномірно, дотримуючись порядку та моменту, передбачених виробником двигуна. Це допомагає отримати однакове обтискання по всьому периметру й не пошкодити нову деталь локальним навантаженням.

Комплект підходить для ремонту Honda Dio ZX із двотактною ЦПГ Ø44 мм, коли потрібно відновити герметичність розібраних з’єднань. Перед остаточним складанням розкладіть прокладки за місцями встановлення та ще раз перевірте виконання mod. C, діаметр циліндра й геометрію кожного отвору. Такий підхід зменшує ризик помилкового підбору та повторного розбирання двигуна.
