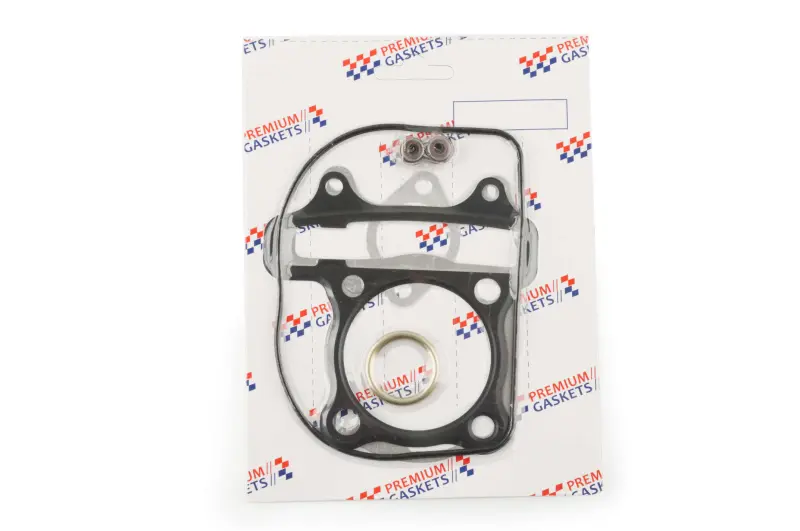

Комплект прокладок циліндра 4T GY6 150 Ø57,4 мм, mod. C

Комплект прокладок циліндра 4T GY6 150 Ø57,4 мм, mod. C

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна GY6 150 із діаметром циліндра 57,4 мм. Основні прокладки встановлюються в місцях з’єднання циліндра з картером і головкою. Вони формують герметичні стики, потрібні для збереження компресії та нормальної роботи двигуна після розбирання верхньої частини циліндро-поршневої групи.

Набір використовують під час заміни циліндра, поршня або головки, а також при ремонті, що потребує роз’єднання спряжених поверхонь. Стара прокладка після демонтажу може залишатися продавленою, розшаровуватися чи отримувати пошкодження по контуру, тому складання з раніше встановленим ущільненням створює ризик порушення герметичності. Новий комплект дає змогу підготувати з’єднання до повторного складання без спроб зберегти деформовані деталі.

Призначення комплекту

Прокладка під головкою відокремлює зону циліндра за передбаченим виробником контуром і допомагає утримувати тиск у камері згоряння. Нижня прокладка ущільнює посадку циліндра на картері. Правильне положення обох деталей також потрібне для збігу кріпильних отворів і технологічних каналів. До комплекту входять профільні прокладки верхньої частини двигуна та кільцеві ущільнення; під час монтажу кожен компонент встановлюють лише у відповідне для нього місце.

Порушення герметичності може проявлятися зниженням компресії, ускладненим запуском, нестабільною роботою мотора або слідами прориву газів і забруднення біля стику циліндра. Такі ознаки не замінюють діагностику: перед ремонтом потрібно перевірити стан циліндра, головки, кріплення та спряжених площин. Якщо поверхні пошкоджені чи деформовані, сама заміна прокладок не усуне причину несправності.

Як перевірити сумісність

• Тип двигуна: чотиритактний GY6 150; у картках цієї позиції також зазначена сумісність із сімействами 152QMI/1P52QMI та 157QMJ/1P57QMJ.
• Діаметр: комплект розрахований на конфігурацію циліндра Ø57,4 мм. Позначення об’єму двигуна без перевірки діаметра недостатньо.
• Виконання: версія mod. C. Перед установленням потрібно зіставити форму прокладок із циліндром і головкою конкретної модифікації.
• Контур: мають збігатися центральний отвір, розташування шпильок, канал ланцюга ГРМ та інші технологічні вирізи.

Сімейство GY6 охоплює кілька варіантів верхньої частини двигуна, тому схожа назва моделі не підтверджує однакову геометрію з’єднань. Для точного вибору порівнюють не лише діаметр, а й увесь контур знятих прокладок, взаємне розташування отворів, конфігурацію циліндра та головки. Не можна збільшувати отвори або підрізати краї: така зміна зменшує площу ущільнення та може відкрити канал, який має залишатися ізольованим.

Рекомендації щодо встановлення

Перед складанням із посадкових площин повністю видаляють залишки попередніх прокладок, не залишаючи подряпин і виступів. Поверхні очищають від забруднень та перевіряють на дефекти. Прокладки укладають рівно, без заломів і зміщення; усі отвори мають залишатися відкритими. Засоби для додаткового ущільнення застосовують лише тоді, коли це передбачено настановою для конкретного двигуна.

Головку затягують рівномірно, у встановленій послідовності та з моментом, указаним виробником двигуна. Одночасно контролюють правильність установлення механізму газорозподілу. Після складання колінчастий вал слід обережно провернути вручну, а під час першого запуску перевірити стики циліндра й головки. Такий порядок допомагає вчасно виявити зміщення деталі, неправильне складання або герметичність, яку не вдалося відновити.

Цей комплект підходить для планового перебирання верхньої частини GY6 150 і ремонту після демонтажу циліндра чи головки. До початку робіт переконайтеся, що двигун чотиритактний, фактичний діаметр становить 57,4 мм, а геометрія виконання mod. C повністю відповідає встановленим деталям.
