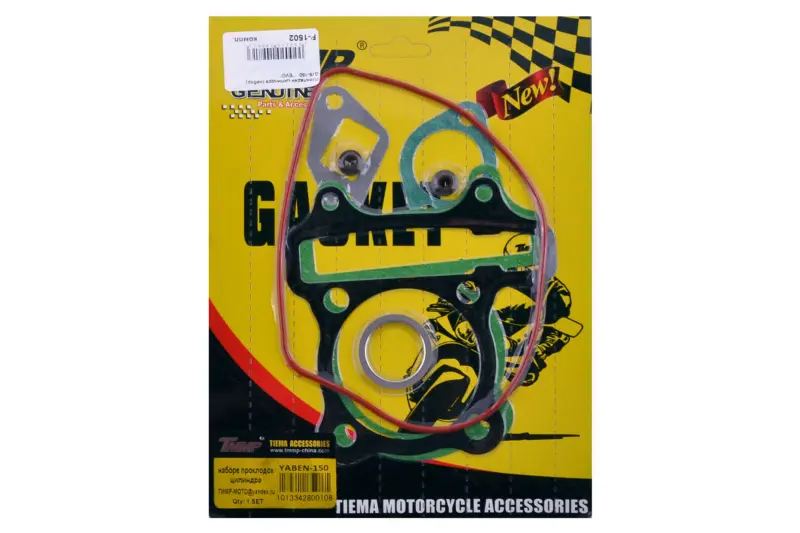

Набір прокладок циліндра 4T GY6 150 Ø57,40 мм (TM)

Набір прокладок циліндра 4T GY6 150 Ø57,40 мм

Комплект призначений для ремонту верхньої частини чотиритактного двигуна GY6 об’ємного класу 150 см³ із циліндром діаметром 57,40 мм. Прокладки встановлюються в місцях з’єднання циліндра, головки та суміжних деталей, розділяючи зони з різними умовами роботи. Вони допомагають зберігати герметичність стиків, перешкоджати прориву газів і виходу оливи назовні. Такий набір потрібен під час розбирання циліндро-поршневої групи, заміни циліндра або головки, а також при усуненні слідів негерметичності в їхніх з’єднаннях.

Призначення прокладок

Стик між циліндром і головкою працює під час нагрівання, охолодження, вібрацій та змінного навантаження. Прокладка заповнює передбачений конструкцією проміжок між сполученими площинами й забезпечує ущільнення після правильної затяжки кріплення. Прокладка під циліндром герметизує його посадку на картер, а прокладка головки відокремлює камеру згоряння від сусідніх каналів і зовнішнього середовища. Форма деталей передбачає отвори під шпильки й технологічні проходи конкретної конфігурації двигуна, тому одного збігу робочого діаметра для вибору недостатньо.

Комплект застосовують під час ремонту, при якому головку або циліндр знімають із двигуна. Раніше обтиснуті прокладки не варто встановлювати повторно: після демонтажу вони можуть не забезпечити рівномірного прилягання. Приводом перевірити ущільнення є сліди оливи на стику, прорив газів, зниження компресії або нестійка робота після втручання в циліндро-поршневу групу. Ці ознаки можуть мати й інші причини, тому перед заміною потрібно оцінити стан площин, кріплення, циліндра, головки та суміжних деталей.

Як перевірити сумісність

• Тип двигуна: чотиритактний GY6 класу 150 см³; позначення 157QMJ трапляється у поширеній конфігурації GY6 150, але остаточний підбір виконують за встановленим двигуном.
• Діаметр циліндра: 57,40 мм. Значення потрібно зіставити з фактичним циліндром, особливо якщо двигун раніше ремонтували або змінювали його конфігурацію.
• Контур прокладок: порівняйте зовнішню форму, розташування отворів під шпильки, каналів і напрямних із демонтованими деталями.
• Виконання головки та циліндра: перевірте взаємне розташування всіх проходів. Деталі для різних варіантів сімейства GY6 можуть бути схожими, але відрізнятися геометрією.
• Характер ремонту: заздалегідь визначте, які з’єднання будуть розібрані, та зіставте потрібні ущільнення з фактичним вмістом набору.

Позначення GY6 150 і розмір Ø57,40 мм є основними орієнтирами, однак назва моделі скутера сама по собі не підтверджує відповідність. На одній моделі в різні роки могли застосовувати різні версії двигуна, а після попереднього ремонту могла бути встановлена інша циліндро-поршнева група. Надійніше вибирати комплект за кодом двигуна, розміром циліндра та геометрією знятих прокладок.

Рекомендації зі встановлення

Перед складанням повністю видаляють залишки попередніх прокладок, оливу та забруднення, не пошкоджуючи ущільнювані площини абразивом або гострим інструментом. Поверхні циліндра й головки мають бути чистими, сухими та без дефектів, які заважають рівномірному приляганню. Отвори прокладки суміщають зі шпильками й каналами без розтягування, підрізання та примусового зміщення.

Кріплення головки затягують у послідовності та із зусиллям, зазначеними виробником конкретного двигуна. Це допомагає розподілити притиск і не деформувати сполучені деталі. Не слід наносити ущільнювальний склад на всю поверхню прокладки без прямої вимоги ремонтної документації: зайвий матеріал здатний порушити посадку або потрапити до каналів. Після складання перевіряють стики на сліди оливи й прориву газів, а роботу двигуна — на стійкість і відсутність сторонніх ознак. Правильний підбір за діаметром і контуром разом з акуратною підготовкою площин визначає якість виконаного ремонту.
