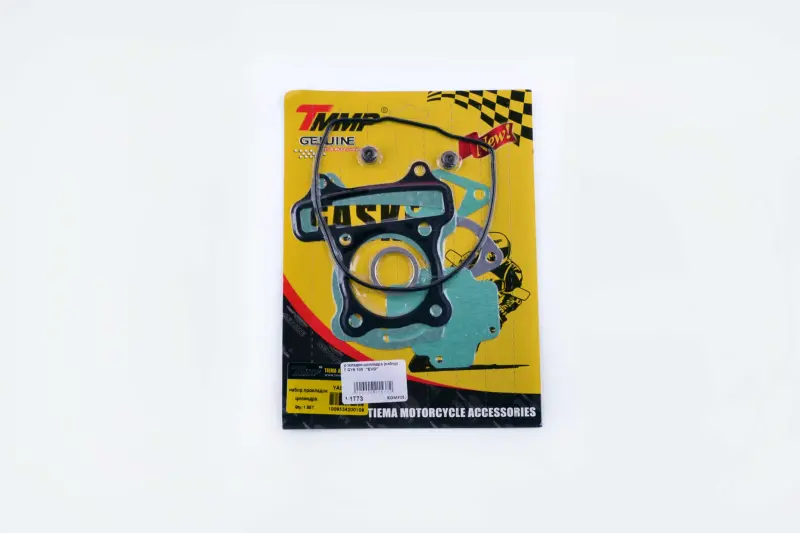

Комплект прокладок циліндра TMMP 4T GY6 100 Ø50 мм

Комплект прокладок циліндра TMMP для 4T GY6 100 Ø50 мм

Комплект призначений для обслуговування циліндро-поршневої групи чотиритактного скутерного двигуна GY6 100 із циліндром діаметром 50 мм. Прокладки встановлюються у з’єднаннях циліндра та головки, розділяють спряжені поверхні й забезпечують потрібне ущільнення після складання двигуна. Такий набір застосовують після зняття циліндра, під час заміни деталей ЦПГ або усунення витоку оливи та зниження компресії в зоні розібраних з’єднань.

Основна застосовність комплекту — двигун сімейства GY6 100, який також позначають як 139QMB, у конфігурації з циліндром Ø50 мм. Число 100 у назві товару є поширеним торговим позначенням цієї версії ЦПГ, тому вибирати прокладки лише за заявленим об’ємом скутера не варто. Для правильного підбору одночасно звіряють тип двигуна, чотиритактне виконання, діаметр циліндра та геометрію деталей.

Призначення комплекту

Прокладка головки ущільнює з’єднання між циліндром і головкою в зоні камери згоряння, а нижня прокладка розташовується між циліндром та картером. Інші профільні деталі набору використовуються у відповідних з’єднаннях циліндрової частини двигуна, що обслуговується. Збіг зовнішнього контуру, кріпильних отворів і проходів має особливе значення: прокладка не повинна перекривати передбачені конструкцією канали або заважати встановленню деталей на напрямні та шпильки.

Справне ущільнення допомагає зберігати компресію та перешкоджає виходу оливи крізь стики. Причиною розібрати й перевірити циліндрову частину можуть бути масляні сліди вздовж лінії з’єднання, пошкоджена чи продавлена прокладка, а також втрата компресії через порушення щільності стику. Перед ремонтом потрібно визначити причину несправності: новий комплект розрахований на складання справних спряжених деталей і не усуває деформацію головки, циліндра або пошкодження посадкової поверхні.

Що перевірити перед замовленням

• Тип двигуна: чотиритактний GY6 100 сімейства 139QMB.
• Розмір ЦПГ: циліндр із заявленим діаметром 50 мм.
• Форма прокладок: контури, розташування кріпильних отворів і технологічних проходів мають відповідати знятим деталям.
• Виконання двигуна: позначення GY6 охоплює декілька модифікацій, тому зовнішньої схожості скутера недостатньо.
• Стан спряжених поверхонь: перед складанням на них не повинно залишатися фрагментів попередньої прокладки, забруднень і виражених пошкоджень.

Рекомендації зі встановлення

Роботу виконують на охололому двигуні після розбирання циліндрової частини. Посадкові площини обережно очищають, не залишаючи задирок, а потім перевіряють положення кожної прокладки за шпильками, отворами та каналами. Деталі комплекту встановлюють без підрізання і самостійної зміни проходів. Головку затягують у послідовності та з моментом, передбаченими настановою для конкретного двигуна: рівномірне притискання потрібне для належної роботи ущільнення.

Після складання контролюють лінію з’єднання циліндра з картером і головкою, звертаючи увагу на появу масляних слідів та інші ознаки порушення щільності стику. Комплект підходить для планового ремонту GY6 100 Ø50 мм і відновлення циліндрової частини після її розбирання. Точне звіряння коду двигуна, діаметра циліндра та конфігурації отворів дає змогу підібрати прокладки для конкретної модифікації, а не орієнтуватися лише на напис «GY6».
