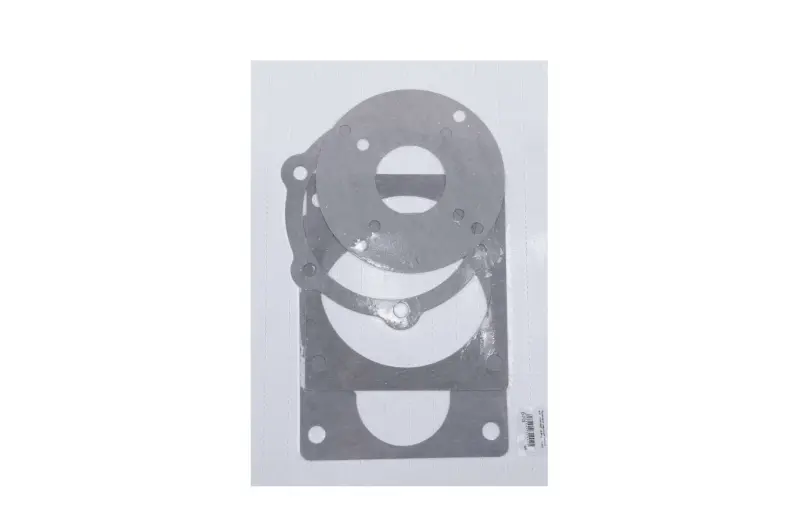

Набір прокладок редуктора мотоблока 178F/186F (6/9 к.с.) DIGGER

Набір прокладок редуктора мотоблока 178F/186F DIGGER

Комплект призначений для ущільнення рознімних з’єднань редуктора та коробки передач мотоблоків, оснащених двигунами 178F або 186F потужнісного класу 6/9 к.с. Прокладки встановлюються між спряженими корпусними деталями та кришками під час складання механізму. Вони заповнюють передбачений конструкцією стик, допомагають утримувати мастило всередині корпусу та перешкоджають потраплянню забруднень крізь з’єднання.

Набір містить кілька плоских профільованих прокладок різної конфігурації. Їхні контури, центральні прорізи та кріпильні отвори відповідають окремим місцям встановлення в редукторі. Таке виконання розраховане на обслуговування кількох рознімів одного механізму та зручне під час розбирання корпусу для ремонту, огляду шестерень, валів або підшипників. Це саме прокладки корпусних з’єднань, а не манжети для ущільнення обертових валів.

Коли потрібна заміна

Нові прокладки встановлюють після розбирання редуктора, якщо попередні деталі порвалися, розшарувалися, деформувалися або прилипли до посадкових площин і були пошкоджені під час зняття кришки. Повторне використання вже обтиснутої прокладки може не забезпечити щільного прилягання після складання. Підставою перевірити корпусні стики також є сліди мастила вздовж лінії з’єднання. Перед ремонтом потрібно виключити витік через сальники, пробки та інші розташовані поруч ущільнення.

Що перевірити під час добору

• Призначення: комплект добирають для редуктора або КПП мотоблока, а не для розбирання двигуна.
• Позначення двигуна: базовий орієнтир сумісності — 178F чи 186F і заявлений клас 6/9 к.с.
• Виконання корпусу: контур кожної деталі, розташування отворів, форма прорізів і розміри мають збігатися зі знятими прокладками та спряженими площинами.
• Модифікація техніки: однакове позначення двигуна не підтверджує повну тотожність усіх редукторів, тому перед установленням слід зіставити конструкцію корпусу.

Для точного вибору розкладіть демонтовані прокладки без накладання та послідовно порівняйте їх із деталями набору. Перевіряти потрібно не лише зовнішній контур, а й положення кожного кріпильного отвору, мастильного проходу та внутрішнього вирізу. Прокладка не повинна перекривати передбачені канали, виступати всередину порожнини або потребувати розтягування. Отвори не варто збільшувати вручну заради припасування до іншого корпусу: така розбіжність указує на іншу модифікацію редуктора.

Підготовка та встановлення

Після розбирання з обох площин видаляють залишки попередньої прокладки та забруднення, не пошкоджуючи поверхню корпусу. Посадкові місця очищують, знежирюють і оглядають: глибокі подряпини, задирки, деформація кришки або послаблені кріплення можуть спричиняти витік навіть із новою деталлю. Прокладку укладають рівно, суміщаючи всі отвори й канали, після чого встановлюють відповідну частину без зміщення ущільнення.

Послідовність затягування, момент кріплення та можливість застосування ущільнювального складу визначаються настановою до конкретного мотоблока або редуктора. Надмірне затягування здатне деформувати кришку та нерівномірно обтиснути прокладку. Після складання в корпус заливають передбачене виробником мастило, перевіряють його рівень і контролюють стики спочатку без навантаження, а потім після нетривалої роботи механізму. Такий порядок допомагає вчасно виявити зміщення деталі або недостатню щільність з’єднання.

Набір DIGGER підходить для планового обслуговування та ремонту редукторів мотоблоків сімейства 178F/186F за умови збігу виконання корпусу. Зіставлення геометрії зі знятими деталями до початку складання дає змогу вибрати комплект відповідно до фактичної конфігурації механізму та уникнути повторного розбирання.
