Комплект гумових прокладок двигуна 4T CG150 MPG

Комплект гумових прокладок двигуна 4T CG150 MPG

Набір призначений для обслуговування чотиритактних мотоциклетних двигунів сімейства CG150, яке також зустрічається під позначенням 162FMJ. Гумові прокладки встановлюються у передбачені конструкцією посадкові місця та герметизують з’єднання деталей двигуна. Вони допомагають утримувати моторну оливу у відповідних порожнинах і захищають стики від просочування після зняття та повторного встановлення кришок або інших сполучених деталей.

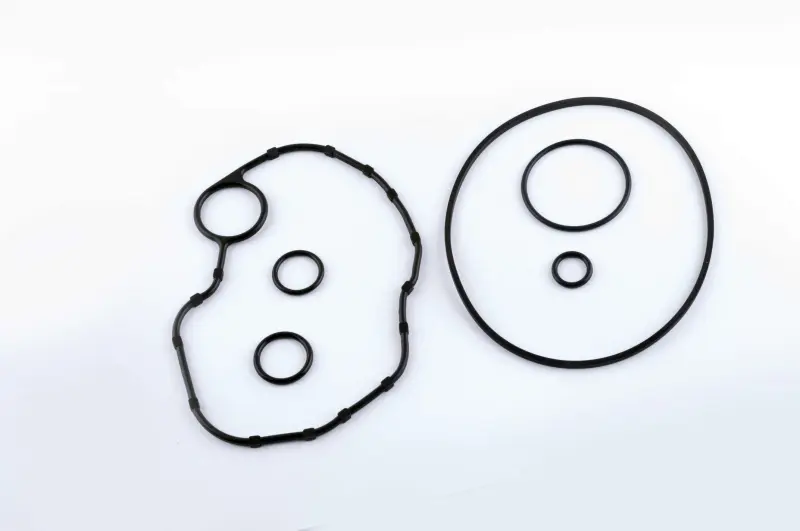

До набору входять дві профільні прокладки складної форми та кілька круглих ущільнювальних кілець різного діаметра. Така конфігурація розрахована на декілька посадкових контурів одного двигуна. Це саме комплект формованих гумових ущільнень, а не повний набір плоских прокладок для розбирання циліндропоршневої групи. Якщо під час ремонту потрібні прокладки головки циліндра, основи циліндра або бічних кришок з інших матеріалів, їх наявність потрібно перевірити окремо.

Коли двигуну потрібен цей комплект

Гумові прокладки замінюють у разі появи масляного нальоту чи просочування вздовж лінії з’єднання, а також після виявлення тріщин, надривів, затверділих ділянок і залишкової деформації. Ущільнення, яке стало пласким і перестало відновлювати форму, не забезпечує потрібного прилягання у канавці. Підставою для перевірки є й розбирання з’єднання: зняту прокладку потрібно оглянути по всьому контуру, особливо біля вигинів, отворів і переходів між ділянками різної форми.

Справна прокладка має рівно розташовуватися у своїй канавці, не виходити на площину з’єднання та не утворювати складок. Круглі кільця добирають не лише за зовнішнім діаметром: значення мають товщина перерізу та глибина посадкового місця. Надто тонке кільце не отримає достатнього обтиснення, а надмірно товсте може перешкодити правильному встановленню сполученої деталі.

Як перевірити сумісність

• Тип двигуна: чотиритактний CG150; застосовність також пов’язується з позначенням 162FMJ.
• Форма: порівняйте зовнішній контур, розташування вигинів, круглих ділянок і отворів із демонтованими прокладками та канавками двигуна.
• Розмір кілець: перевірте внутрішній і зовнішній діаметри, а також товщину кожного круглого ущільнення.
• Склад ремонту: заздалегідь визначте, чи потрібні лише гумові деталі з цього набору, чи також додаткові пласкі прокладки.

Позначення CG150 охоплює двигуни та їхні виконання зі схожою конструкцією, тому одного збігу робочого об’єму недостатньо. Перед замовленням доцільно звірити код двигуна, конфігурацію знятих деталей і всі посадкові місця. Не варто обирати комплект лише за моделлю мотоцикла: на техніці однієї серії можуть використовуватися різні модифікації мотора.

Рекомендації зі встановлення

Монтаж виконують на чистих посадкових поверхнях. Із канавок видаляють залишки старого ущільнення, забруднення та оливу, не пошкоджуючи крайки й площини металевим інструментом. Профільну прокладку укладають без розтягування, перекручування та натягу на вигинах; кільця повинні повністю ввійти у призначені для них заглиблення. Перед складанням слід переконатися, що жодна частина ущільнення не змістилася і не потрапила між крайками.

Потребу в герметику, послідовність затягування та зусилля кріплення визначає настанова для конкретної модифікації двигуна. Надмірне зусилля може деформувати кришку або витиснути гумовий контур із канавки. Після складання з’єднання перевіряють на відсутність просочування спочатку під час нетривалої роботи двигуна, а потім повторно після його прогрівання й охолодження. Правильний добір та акуратна посадка всього комплекту дають змогу відновити герметичність обслуговуваних з’єднань без перекосу прокладок.
