Комплект прокладок двигуна CG 125–150 (TM)

Комплект прокладок двигуна CG 125–150 (TM)

Набір призначений для обслуговування та ремонту чотиритактних мотоциклетних двигунів сімейства CG із робочим об’ємом 125 або 150 см³. Прокладки встановлюються між спряженими деталями мотора та відновлюють герметичність з’єднань після розбирання. Такий комплект зручний під час ремонту циліндропоршневої групи, зняття кришок або глибшого перебирання, коли старі ущільнення вже не варто залишати на місці.

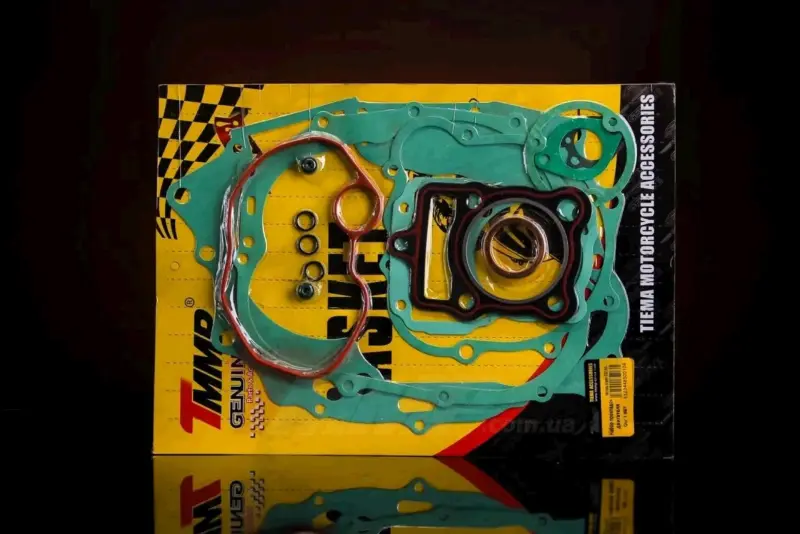

Набір містить контурні прокладки різної форми та кільцеві ущільнення для кількох ділянок двигуна. Серед них передбачені деталі для з’єднань циліндра, головки, картера та кришок. Кожна прокладка розрахована на своє посадкове місце: отвори, зовнішній контур і розташування каналів мають точно збігатися з відповідними поверхнями мотора. Правильно встановлене ущільнення допомагає утримувати оливу всередині корпусу, запобігає появі зовнішніх підтікань і забезпечує щільне з’єднання розібраних деталей.

Коли потрібен набір

Прокладки замінюють після зняття циліндра, головки або бічних кришок, а також під час усунення течі по стику деталей. Причиною ремонту можуть бути сліди оливи на корпусі, пошкодження чи розрив старої прокладки, її прилипання до площини, усадка або деформація після попереднього складання. Комплектний формат особливо практичний під час планового перебирання: майстер отримує набір ущільнень для різних з’єднань і може послідовно зібрати двигун без окремого пошуку кожної форми.

Що перевірити перед замовленням

• Сімейство двигуна. Комплект розрахований на мотори типу CG 125–150, однак позначення моделі мотоцикла не завжди однозначно визначає конструкцію встановленого двигуна.
• Робочий об’єм. Потрібно підтвердити виконання 125 або 150 см³ і зіставити його з фактичною модифікацією мотора.
• Форму старих деталей. Порівняйте контури, розміри отворів, розташування каналів і посадкових точок кожної потрібної прокладки.
• Конструкцію кришок і циліндра. У двигунів близького об’єму можуть відрізнятися головка, картер і бічні кришки, тому одного збігу за кубатурою недостатньо.
• Обсяг ремонту. До розбирання визначте, які з’єднання будуть розкриватися, та переконайтеся, що необхідні для них форми є в наборі.

Підготовка та встановлення

Перед складанням залишки попередньої прокладки й ущільнювального складу повністю видаляють, не пошкоджуючи спряжені площини. Поверхні очищають від оливи, бруду та частинок старого матеріалу, після чого перевіряють на подряпини, вм’ятини й деформацію. Нову прокладку укладають без заломів і зміщення, суміщаючи всі кріпильні отвори та канали. Вона не повинна перекривати оливні проходи або виступати всередину з’єднання.

Кріплення затягують у послідовності та з моментом, установленими настановою саме для двигуна, що обслуговується. Рівномірне затягування особливо важливе для циліндра й головки: перекіс площин здатний порушити обтискання прокладки. Ущільнювальний склад застосовують лише там, де це передбачено інструкцією з ремонту конкретного мотора. Після складання перевіряють рівень оливи, запускають двигун і контролюють стики на відсутність підтікань.

Практичні переваги

• Прокладки кількох конфігурацій дають змогу обслужити різні рознімні з’єднання двигуна в межах одного розбирання.
• Контурні деталі та кільцеві ущільнення закривають різні типи посадкових місць, спрощуючи підготовку до комплексного ремонту.
• Нові прокладки відновлюють щільність з’єднань після зняття кришок, циліндра й головки, якщо посадкові поверхні справні та складання виконане правильно.

Комплект підійде для ремонту двигуна CG 125–150 після точної перевірки конструкції. Перед установленням розкладіть деталі за місцями застосування та порівняйте кожну з них зі знятою прокладкою. Такий порядок допомагає завчасно виявити відмінність модифікацій і зібрати мотор без перекритих каналів, зміщених отворів та повторного розкриття з’єднань.
