Прокладка циліндра мотокоси (mod.A)

Прокладка циліндра мотокоси (mod.A)

Прокладка призначена для встановлення в місці з’єднання циліндра з картером двигуна мотокоси. Вона розділяє спряжені металеві поверхні та допомагає зберегти герметичність стику після складання циліндро-поршневої групи. Деталь застосовують під час ремонту двигуна, зняття циліндра для огляду, обслуговування поршневої групи або усунення негерметичності в зоні основи циліндра.

Призначення деталі

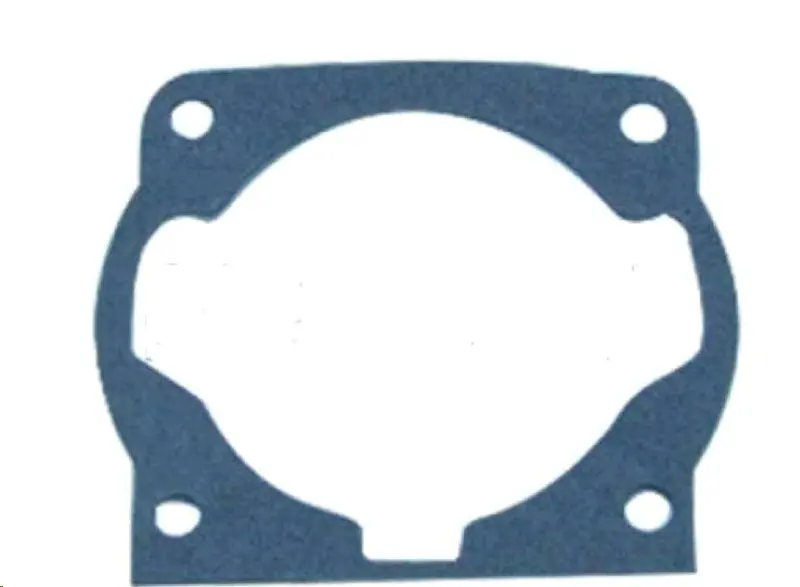

Герметичний стик біля основи циліндра важливий для належної роботи двигуна. Прокладка перекриває лінію з’єднання деталей корпусу, не закриваючи центральний отвір і передбачені конструкцією точки кріплення. Її контур має великий отвір під циліндр, чотири круглі отвори під кріплення та нижній виріз. Така геометрія потребує точного збігу з посадковою площиною конкретного двигуна: навіть невелика відмінність у розташуванні отворів або обрисах внутрішніх ділянок може завадити правильному встановленню.

Позначення mod.A визначає варіант виконання цієї прокладки, але саме по собі не підтверджує сумісність з усіма мотокосами однакового класу. Для підбору слід використати зняту деталь як зразок і зіставити зовнішній контур, форму центрального отвору, положення чотирьох кріпильних отворів та нижнього вирізу. Додатково потрібно перевірити конфігурацію основи циліндра й картера. Робочий об’єм двигуна, подібна назва техніки або зовні схожий циліндр без перевірки посадкової геометрії не забезпечують достатньої точності вибору.

Що перевірити перед установленням

• Загальний контур: краї нової прокладки мають розміщуватися в межах спряжених поверхонь і не виступати у відкриті канали.
• Центральний отвір: його форма та положення повинні збігатися з основою циліндра без зміщення й часткового перекриття.
• Кріпильні отвори: усі чотири точки мають суміщатися вільно, без розтягування, підрізання або примусової посадки деталі.
• Нижній виріз: його положення потрібно порівняти зі знятою прокладкою та відповідною частиною двигуна.
• Посадкові площини: перед складанням на них не повинно залишатися фрагментів старої прокладки, пухкого нальоту та забруднень, що перешкоджають рівномірному приляганню.

Установлення під час ремонту мотокоси

Після демонтажу циліндра стару прокладку зазвичай не використовують повторно: під час розбирання вона може деформуватися, надірватися або нерівномірно відокремитися від поверхні. Залишки попереднього ущільнення прибирають обережно, не залишаючи подряпин і задирок на площинах картера та циліндра. Нову деталь розташовують без перекосу, суміщають усі отвори й лише після цього встановлюють циліндр. Кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими документацією конкретного двигуна. Не варто змінювати отвори прокладки для припасування: розбіжність форми вказує на інший варіант деталі.

Потреба в заміні виникає після розбирання циліндро-поршневої групи, у разі пошкодження старої прокладки або виявлення ознак негерметичного стику біля основи циліндра. Водночас доцільно перевірити рівність спряжених поверхонь і стан кріплення: нова прокладка не компенсує деформацію деталей, глибокі пошкодження площини чи неправильне затягування.

Як вибрати відповідний варіант

Ця прокладка підходить для ремонту лише за повного збігу посадкової геометрії mod.A з двигуном мотокоси. Перед замовленням покладіть стару деталь на рівну поверхню та послідовно порівняйте ключові точки: верхній край, бічні розширення, центральний отвір, чотири отвори й нижній виріз. Якщо стара прокладка зруйнована, орієнтуйтеся безпосередньо на контури основи циліндра та картера. Такий спосіб підбору допомагає уникнути помилки між зовні подібними прокладками різних виконань і підготувати двигун до акуратного складання без дороблення нової деталі.
