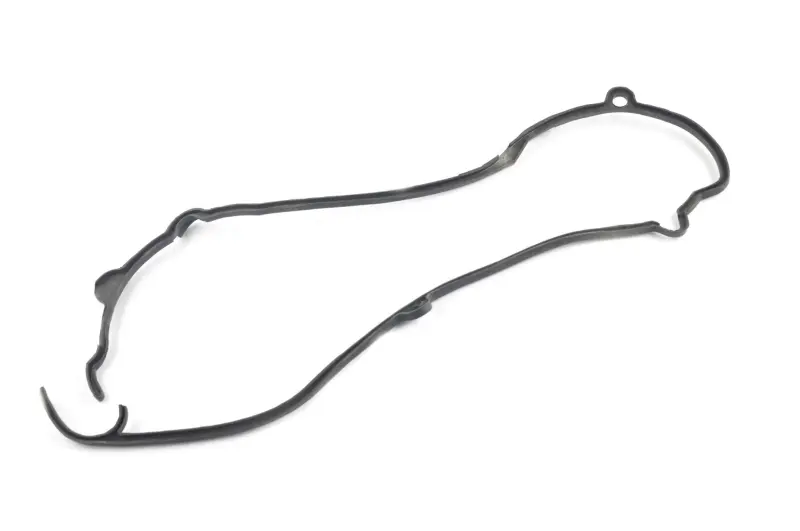

Прокладка кришки варіатора 4T CH250 KOMATCU

Прокладка кришки варіатора 4T CH250 KOMATCU

Контурна прокладка призначена для встановлення у з’єднанні кришки варіатора на чотиритактних максискутерах Honda сімейства CH250. Для цієї позиції заявлена сумісність із Honda CH-Spacy та модифікацією CH250 Elite із двигуном об’ємом 250 см³. Деталь повторює складний периметр кришки та розташовується між двома сполучуваними поверхнями, утворюючи ущільнення вздовж лінії їх з’єднання.

Призначення деталі

Прокладка потрібна після зняття кришки для обслуговування розташованих за нею компонентів трансмісії. Вона заповнює невеликий проміжок між кришкою та корпусом, допомагає зберегти щільність з’єднання й унеможливити безпосередній контакт сполучуваних поверхонь по всьому контуру. Це саме фігурна прокладка кришки, а не сальник вала: вона не контактує з обертовою поверхнею та добирається за формою корпусу, розташуванням вигинів, отворів і монтажних ділянок.

Стан старої прокладки оцінюють під час кожного роз’єднання деталей. У процесі демонтажу вона може прилипнути до поверхні, надірватися, розтягнутися або частково залишитися на корпусі. Повторне встановлення пошкодженої чи деформованої деталі не дає змоги рівномірно скласти з’єднання. Нова прокладка особливо доречна під час ремонту варіатора, зняття кришки для огляду привода, усунення ознак розущільнення або відновлення максискутера після тривалої експлуатації.

Що перевірити під час вибору

• Модель техніки: основним орієнтиром є позначення CH250; у картках точного товару також зазначені Honda CH-Spacy та CH250 Elite.
• Тип двигуна: прокладка заявлена для чотиритактної версії об’ємом 250 см³. Добирати її лише за зовнішньою схожістю з корпусом іншого двигуна не варто.
• Геометрія контуру: порівняйте загальну довжину й форму старої деталі, усі повороти, вузькі ділянки, виступи та місця проходження кріплення.
• Виконання кришки: на CH250 різних років і модифікацій трапляються різні варіанти прокладок. Перед монтажем потрібно зіставити конфігурацію корпусу та розташування напрямних точок.
• Стан сполучуваних поверхонь: глибокі пошкодження, залишки попереднього ущільнення та деформацію кришки усувають до складання; сама прокладка не виправляє дефекти корпусу.

Рекомендації зі встановлення

Перед монтажем повністю видаляють залишки попередньої прокладки, не пошкоджуючи площини кришки й корпусу. Контактні ділянки очищають і висушують. Деталь укладають вільно, без розтягування, перекручування та примусового зміщення отворів. У конструкції кришки CH250 використовуються дві установні втулки, які утримують її у правильному положенні під час складання; обидві мають залишатися на своїх місцях і не заважати прокладці лягти за заданим контуром.

Кришку суміщають із корпусом без перекосу, після чого кріплення наживляють і затягують поступово в послідовності, передбаченій посібником для конкретної модифікації скутера. Точне зусилля затягування визначають за сервісними даними техніки: надмірне зусилля може деформувати кришку або перетиснути прокладку, а недостатнє не забезпечує рівномірного прилягання. Після складання край деталі не повинен бути загорнутим, витягнутим назовні чи затиснутим зі зміщенням.

Прокладка KOMATCU підходить для планового обслуговування та ремонту кришки варіатора сумісного CH250. Точне зіставлення моделі, виконання двигуна й геометрії знятої деталі допомагає встановити потрібний варіант без доопрацювання та акуратно відновити з’єднання корпусу.
