Набір прокладок двигуна 4T CH250 KOMATCU

Набір прокладок двигуна 4T CH250 KOMATCU потрібен для ущільнення з’єднань під час розбирання та ремонту двигуна. Позначення 4T означає чотиритактний двигун. Прокладки розміщуються між прилеглими поверхнями деталей, утримують оливу всередині та розділяють порожнини й канали. Правильно підібране ущільнення дає змогу зібрати з’єднання без перекосів і відновити його герметичність.

Склад і будова

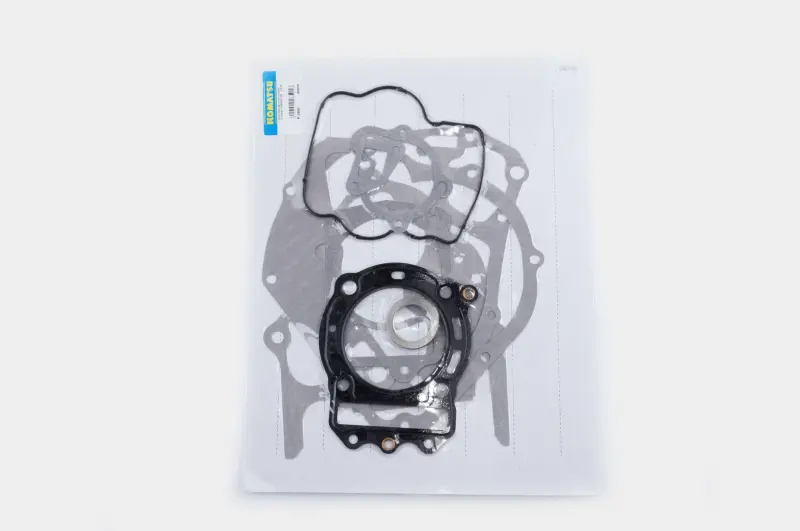

До набору входять прокладка головки циліндра з великим круглим отвором, плоскі контурні прокладки корпусних з’єднань і кришок, а також окреме фігурне ущільнення. Вони відрізняються обрисами, вирізами та розташуванням отворів для кріплення. Кожна прокладка має лягати на відповідну поверхню без зміщення: близькі зовнішні обриси не роблять різні ущільнення взаємозамінними.

Причини заміни

Свіжі сліди оливи вздовж стику, волога смуга, що знову з’являється після очищення, розриви чи зсув прокладки — привід перевірити з’єднання. Порушення ущільнення головки може спричиняти прорив газів і зниження компресії, проте причину цих симптомів потрібно встановити окремо. Олива біля стику також може потрапляти туди зверху, тому спочатку визначають місце витоку.

Під час розбирання прокладки нерідко залишаються на обох поверхнях, рвуться або втрачають форму. Повторне встановлення вже стиснутого ущільнення може призвести до течі після запуску. Набір стане в пригоді, коли доводиться відкривати кілька з’єднань двигуна: для кожного місця вибирають відповідну нову прокладку замість спроб зібрати пошкоджену стару.

Що звірити під час підбору

Почніть із позначення двигуна, а далі порівняйте нові прокладки зі знятими та з поверхнями, на які вони встановлюються. Мають збігатися зовнішній контур, основні вирізи, отвори під болти й напрямні, а також проходи каналів. Для прокладки головки перевірте отвір циліндра й отвори навколо нього. Навіть коли всі болти проходять вільно, зміщений виріз може перекривати частину каналу.

Товщину та виконання підбирають за вимогами до конкретного з’єднання. Знята прокладка корисна для порівняння контурів, але після стискання вже не показує точної початкової товщини. Не вирізайте додаткові отвори й не розтягуйте фігурне ущільнення, щоб воно стало на місце. Правильна деталь укладається рівно, без примусової підгонки та натягу.

Як установлювати

Очистьте прилеглі поверхні від залишків старих ущільнень, не дряпаючи їх і не засмічуючи порожнини двигуна. Перевірте площини, кромки та напрямні: тріщини, задирки або викривлення завадять щільному приляганню нової прокладки. Поки з’єднання відкрите, варто оглянути сусідні доступні ущільнення й кріплення. Сильніше затягування не усуває дефектів поверхні та може їх поглибити.

Під час складання стежте, щоб прокладка не зсунулася, а фігурне ущільнення не перекрутилося. Герметик наносять лише в місцях і кількості, передбачених настановою з ремонту двигуна: надлишок здатен потрапити в канали. Дотримуйтеся визначених моментів і послідовності затягування. Після складання та пробного запуску перевірте стики на витоки. Якщо з’єднання знову мокріє, потрібно перевірити посадку прокладки й площини, а не довільно дотягувати болти.
