Вал приводу тахометра Jawa 350/634/638 VCH

Вал приводу тахометра Jawa 350/634/638 VCH

Механічна деталь системи тахометра для мотоциклів Jawa 350 типів 634 і 638. Вал приймає обертання від механізму двигуна та передає його до приводу покажчика обертів, завдяки чому прилад може відображати частоту обертання двигуна. Така запчастина потрібна під час ремонту штатної механічної системи, коли встановлений вал або його зубчаста частина зношені, пошкоджені чи перестали належно взаємодіяти із суміжними деталями.

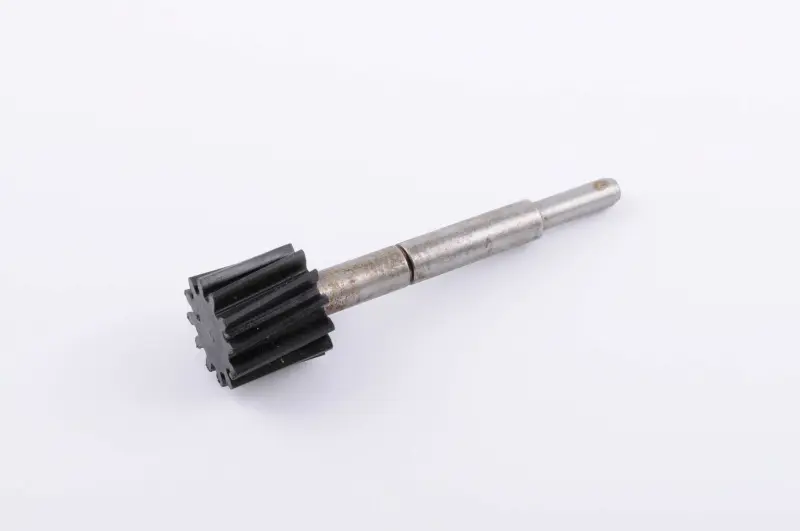

Виконання «голий» означає, що це окремий вал приводу, а не зібраний комплект усього механізму тахометра. Деталь має видовжену ступінчасту вісь і темне зубчасте колесо. Перед замовленням потрібно врахувати саме таке виконання та заздалегідь перевірити стан інших компонентів: посадкового місця, відповідної шестерні, ущільнення, з’єднання з приводним тросом і кріплення. Потребу в їх заміні визначають окремо після розбирання.

Призначення та ознаки несправності

Справний привод забезпечує механічний зв’язок між двигуном і тахометром. Зношення зубців, поверхні вала або посадки може порушити передавання обертання. На практиці це проявляється нерухомою стрілкою, ривками показань, періодичним зникненням індикації або стороннім звуком у зоні приводу. Подібні симптоми також виникають через несправність троса чи самого приладу, тому перед заміною доцільно перевірити весь шлях передавання обертання, а не оцінювати лише одну деталь.

Якщо вал має помітне вироблення, пошкоджені зубці, деформацію або надмірний люфт у місці встановлення, подальше використання може погіршити зачеплення. Заміна допомагає відновити нормальну роботу механічного приводу за умови справності відповідних деталей, троса й тахометра. Новий вал не усуне пошкодження суміжної шестерні або розбите посадкове місце, тому ці зони обов’язково оглядають під час ремонту.

Як перевірити сумісність

• Модель мотоцикла: позиція заявлена для Jawa 350 типів 634 і 638.
• Тип деталі: потрібен саме вал механічного приводу тахометра, а не трос, прилад або привод спідометра.
• Конструкція: порівняйте загальну форму, довжину та сходинки осі, розташування зубчастого колеса і виконання обох кінців зі знятою деталлю.
• Зачеплення: перевірте діаметр колеса, профіль і кількість зубців. Числові параметри цієї позиції не вказані, тому підбирати її лише за зовнішньою подібністю без порівняння небажано.
• Місце встановлення: переконайтеся, що посадка, фіксатор і з’єднання з іншою частиною приводу відповідають конфігурації конкретного двигуна.

Рекомендації зі встановлення

Монтаж виконують на очищеному механізмі. До складання перевіряють відповідну шестерню, посадкову поверхню та ущільнення: гострі крайки, вироблення і забруднення здатні швидко порушити роботу нової деталі. Вал має входити без ударного навантаження та перекосу, а зубчасте колесо — вільно ставати у правильне зачеплення. Мастило й послідовність складання обирають відповідно до посібника з ремонту конкретної версії Jawa.

Після встановлення привод обережно прокручують і перевіряють відсутність заїдання. Потім приєднують інші справні компоненти системи та контролюють показання тахометра на працюючому двигуні. Правильний добір за моделлю і геометрією демонтованого вала особливо важливий для старих мотоциклів, на яких протягом експлуатації могли встановлювати деталі іншої модифікації.
