Привід спідометра Yamaha YBR125

Привід спідометра для Yamaha YBR125

Механічний редуктор установлюється в зоні переднього колеса мотоцикла та передає його обертання на трос спідометра. Завдяки цьому зв’язку прилад отримує механічний сигнал, потрібний для відображення швидкості під час руху. Деталь підходить для ремонту приводу спідометра Yamaha YBR125, якщо причина несправності міститься не в панелі приладів і не в самому тросі, а в колісному редукторі.

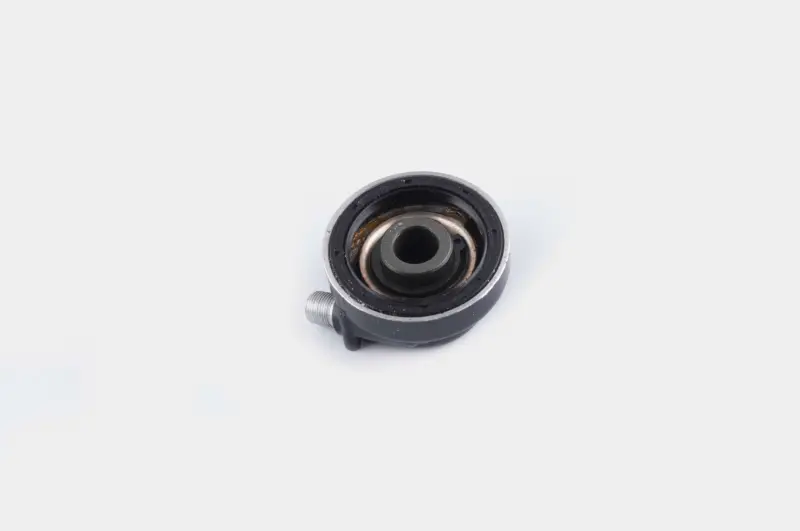

Корпус має круглу посадкову форму, центральний отвір під вісь і бічний різьбовий вихід для приєднання троса. Під час обертання переднього колеса внутрішній механізм редуктора приводить трос, який передає рух до спідометра. Такий принцип дає змогу перевіряти компоненти системи окремо: спочатку стан троса та покажчика швидкості, а потім вільне обертання і зачеплення приводу біля маточини.

Коли потрібна заміна

Перевірка редуктора доречна, якщо стрілка спідометра перестала реагувати на рух, показання стали переривчастими або справний трос не обертається від переднього колеса. Причиною можуть бути зношення внутрішніх деталей, пошкодження зачеплення, заклинювання механізму чи деформація корпусу. Перед придбанням корисно зняти старий привід та оглянути його разом із тросом: подібні ознаки іноді виникають через обірвану серцевину троса, пошкоджений наконечник або несправність самого приладу.

Що порівняти під час підбору

• Модель і виконання мотоцикла. Назва позиції вказує на Yamaha YBR125, проте модель має різні роки випуску та варіанти переднього колеса. Сумісність потрібно перевіряти за конкретною модифікацією мотоцикла.
• Посадкову геометрію. Порівняйте діаметр центрального отвору, загальну товщину корпусу та розташування поверхонь, що контактують із маточиною і сусідніми деталями.
• Зачеплення з маточиною. Форма та положення приводних виступів мають відповідати знятому редуктору. Неповне потрапляння у відповідні пази заважає правильному встановленню.
• З’єднання з тросом. Перевірте різьбу бічного виходу, форму входу під наконечник і відповідність установленому тросу спідометра.
• Орієнтацію виходу. Після монтажу трос повинен проходити штатною траєкторією без різких перегинів, натягу та контакту з рухомими частинами.

Установлення та перевірка

Для заміни знімають переднє колесо, від’єднують трос і виймають старий редуктор. Перед складанням очищають сполучні поверхні маточини та перевіряють стан приводних пазів. Новий привід розташовують так, щоб елементи зачеплення увійшли у відповідні місця без удару й надмірного зусилля. Корпус не повинен бути затиснутий із перекосом, а бічний вихід необхідно спрямувати в бік штатного прокладання троса.

Під час установлення трос спочатку суміщають із приймальним гніздом редуктора, а потім фіксують на різьбовому виході. Перед поїздкою переднє колесо прокручують вручну та переконуються, що воно рухається вільно, трос не натягнутий, а покажчик швидкості реагує без ривків. Затягування осі та кріплень виконують відповідно до вимог посібника для конкретної версії YBR125.

Цей редуктор призначений для відновлення механічного передавання від переднього колеса до спідометра. Точне порівняння старої деталі, маточини та приєднання троса допомагає вибрати належне виконання й уникнути повторного розбирання переднього колеса.
