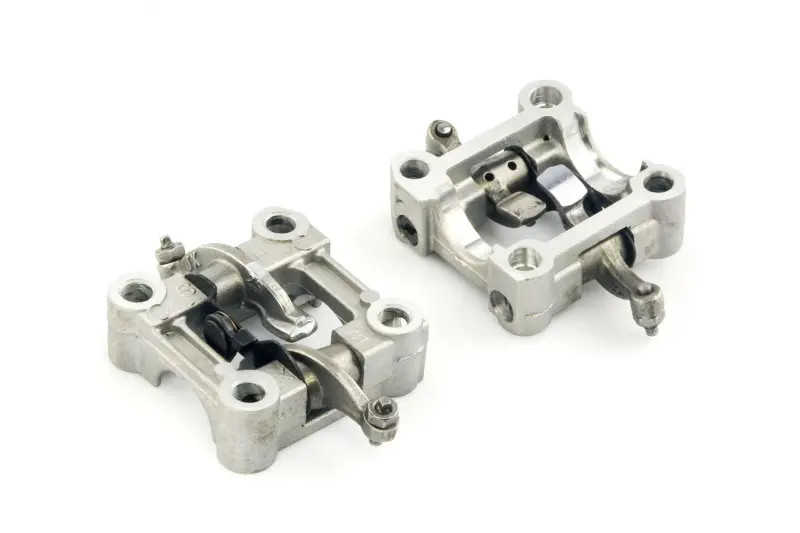

Постіль розподільного вала з коромислами 4T GY6 125/150

Постіль розподільного вала з коромислами для двигуна GY6 125/150

Деталь призначена для ремонту верхньої частини чотиритактного двигуна сімейства GY6 об’ємом 125 або 150 см³. Постіль є опорою розподільного вала й водночас утримує коромисла клапанного механізму в потрібному положенні. До складу збірки входять впускне та випускне коромисла, установлені на своїх осях. Таке виконання зручне під час відновлення головки циліндра, коли зношені не лише окремі коромисла, а й місця їх установлення або сама опорна конструкція.

Призначення у клапанному механізмі

Під час роботи двигуна кулачки розподільного вала діють на коромисла, а вони передають рух впускному та випускному клапанам. Постіль забезпечує взаємне розташування розподільного вала й коромисел, тому стан її опорних поверхонь, осей і кріплень безпосередньо впливає на правильну роботу газорозподільного механізму. Люфт, вироблення, тріщини, пошкоджена різьба регулювальних деталей або деформація корпусу є підставою перевірити збірку та за потреби замінити її.

Постіль із уже встановленими коромислами дає змогу одночасно замінити пов’язану групу деталей. Це особливо практично під час ремонту після тривалої експлуатації, недостатнього змащування верхньої частини двигуна або виявлення помітного вироблення в місцях контакту. Після заміни потрібно перевірити вільний рух коромисел, положення розподільного вала та клапанні проміжки відповідно до сервісних даних конкретного двигуна.

Що врахувати під час вибору

• Тип двигуна: чотиритактний GY6 класу 125/150; у картках аналогічних збірок також зазначаються поширені позначення 152QMI та 157QMJ.
• Виконання головки: потрібно зіставити форму корпусу, розташування чотирьох основних кріпильних отворів, посадкові зони розподільного вала та взаємне положення коромисел.
• Міжосьові відстані: перед замовленням їх варто виміряти на демонтованій постелі, адже зовні подібні модифікації GY6 можуть відрізнятися.
• Коромисла: збірка містить окремі деталі для впускного й випускного клапанів; порівняйте орієнтацію важелів, осей і регулювальних гвинтів зі старою збіркою.
• Суміжні деталі: перевірте відповідність розподільному валу, головці циліндра та клапанній кришці, установленим саме на вашому моторі.

Перевірка та встановлення

Перед монтажем очищають посадкову площину головки циліндра й перевіряють стан розподільного вала, клапанів, різьбових з’єднань і каналів подавання мастила. На деталях не повинно залишатися забруднень, здатних потрапити на поверхні тертя. Збірку встановлюють без перекосу, а кріплення затягують рівномірно з моментом, передбаченим документацією двигуна. Довільне надмірне затягування неприпустиме, оскільки корпус постелі сприймає навантаження одразу в кількох точках.

Після складання виставляють фази газорозподілу та регулюють проміжки обох клапанів за вимогами конкретної версії мотора. Перед першим запуском розподільний вал і контактні поверхні коромисел мають отримати передбачене двигуном змащення. Далі контролюють відсутність заїдання, стороннього стуку та витоку з-під кришки. Постіль розподільного вала GY6 125/150 підходить для планового відновлення клапанного механізму скутера та іншої техніки з відповідним чотиритактним двигуном, але остаточний вибір роблять за кодом мотора, розмірами кріплення й геометрією демонтованої деталі.
