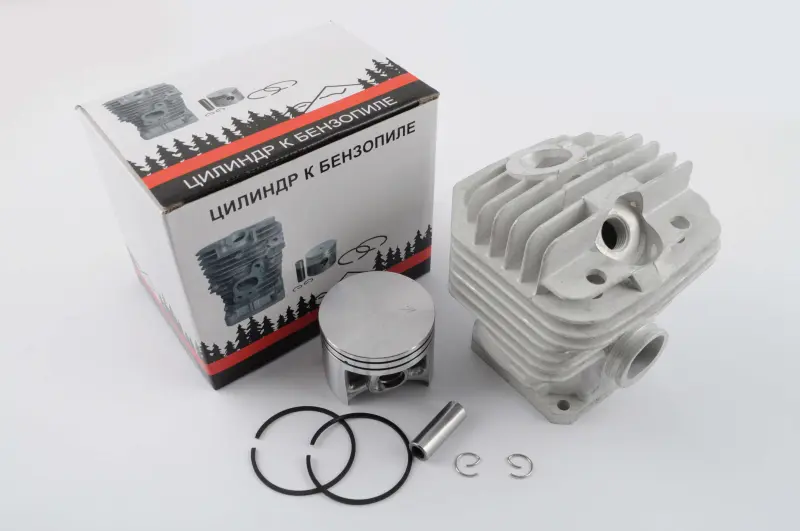

Циліндро-поршнева група WOODMAN для бензопили STIHL MS 440, Ø50 мм

ЦПГ WOODMAN для бензопили STIHL MS 440

Циліндро-поршнева група діаметром 50 мм призначена для відновлення двигуна бензопили STIHL MS 440. Вона об’єднує основні деталі верхньої частини двигуна, де відбувається стискання паливної суміші та перетворення тиску газів на рух поршня. Справний стан цієї пари безпосередньо пов’язаний із компресією, упевненим запуском і здатністю двигуна розвивати тягу під навантаженням.

Під час роботи поршень рухається всередині циліндра, а поршневі кільця ущільнюють проміжок між спряженими поверхнями. Через поршневий палець рух передається на шатун і колінчастий вал. Тому зношення циліндра, пошкодження поршня або втрата рухливості кілець позначаються не лише на запуску: двигун може гірше набирати оберти, втрачати потужність під час пиляння та працювати нестабільно. Заміна ЦПГ дає змогу усунути наслідки критичного зношення верхньої частини двигуна за умови справності інших механізмів бензопили.

Коли потрібно перевірити поршневу групу

Підставою для розбирання та дефектування є помітне зниження компресії, ускладнений запуск, падіння тяги, сторонній механічний шум або наслідки перегрівання. На демонтованих деталях перевіряють стінки циліндра, днище й спідницю поршня, канавки під кільця та самі кільця. Глибокі задири, прогар днища, відколи, деформація чи виражене вироблення свідчать про потребу в ремонті. Перед установленням нової ЦПГ також потрібно визначити причину пошкодження, інакше справні деталі можуть швидко постраждати повторно.

Що звірити перед вибором

• Модель бензопили: виріб розрахований на STIHL MS 440; позначення моделі потрібно звіряти повністю, не добираючи деталь лише за числом 440.
• Діаметр циліндра: номінальний розмір цієї версії становить 50 мм і має відповідати двигуну, який ремонтується.
• Поршневий палець: його діаметр необхідно зіставити зі знятим поршнем і шатуном, адже цей параметр важливий для правильного з’єднання деталей.
• Конфігурація циліндра: порівняйте розташування кріпильних отворів, впускного й випускного вікон, каналу свічки та додаткових отворів із попереднім циліндром.
• Спряжені деталі: до складання перевірте стан шатуна, голчастого підшипника, колінчастого вала, ущільнень і посадкової площини циліндра.

Установлення та контроль після ремонту

Монтаж ЦПГ потребує чистого робочого місця й обережного поводження з кільцями та стопорними деталями. Перед складанням із картера видаляють забруднення і залишки пошкоджених частин, перевіряють вільний рух підшипників та очищають спряжені поверхні. Поршень орієнтують відносно впускного й випускного боків відповідно до будови двигуна, кільця встановлюють у призначені канавки, а стопорні деталі поршневого пальця надійно розміщують у посадкових місцях. Кріплення циліндра затягують рівномірно з дотриманням вимог сервісної документації для MS 440.

Після складання колінчастий вал має обертатися плавно, без заклинювання та стороннього контакту. До повноцінної експлуатації перевіряють компресію, герметичність з’єднань, подавання паливної суміші й налаштування карбюратора. ЦПГ WOODMAN Ø50 мм підходить для ремонту бензопили STIHL MS 440, коли результати дефектування підтверджують потребу в заміні циліндра та поршневої частини, а розміри й конфігурація старих деталей збігаються з параметрами цієї версії.
