Циліндро-поршнева група WOODMAN для бензопили Stihl MS 381, Ø52 мм, чорна

ЦПГ WOODMAN для бензопили Stihl MS 381, Ø52 мм

Циліндро-поршнева група призначена для ремонту двигуна бензопили Stihl MS 381. Комплект об’єднує циліндр, поршень діаметром 52 мм, два поршневі кільця, поршневий палець і два стопорні кільця. Ці деталі разом утворюють камеру, у якій стискається паливна суміш, та перетворюють тиск газів на обертання колінчастого вала. Справний стан ЦПГ безпосередньо пов’язаний із компресією, упевненим запуском і здатністю двигуна зберігати тягу під навантаженням.

Коли потрібна заміна циліндро-поршневої групи

Нову ЦПГ встановлюють у разі пошкодження циліндра або поршня, виражених задирів, прогару днища, зношення канавок під кільця чи помітної втрати компресії. Підставою для діагностики також можуть бути ускладнений запуск, зниження потужності та нестабільна робота двигуна. Перед замовленням доцільно розібрати пилу й оцінити стан деталей: подібні ознаки виникають не лише через зношення поршневої групи, тому причину несправності потрібно визначити до складання.

Що перевірити під час підбору

• Модель бензопили. Цей варіант розрахований на Stihl MS 381. Збігу лише за діаметром недостатньо: циліндри різних серій можуть відрізнятися розташуванням каналів, кріплень, впуску та випуску.
• Діаметр циліндра й поршня. Номінальний розмір комплекту становить 52 мм, що відповідає діаметру циліндра двигуна MS 381. Звірте його з розібраною пилою та встановленою раніше ЦПГ.
• Конфігурація деталей. До монтажу порівняйте форму циліндра, посадкові місця, вікна, патрубки й точки кріплення зі знятою деталлю. Таке зіставлення допомагає уникнути помилки під час ремонту техніки з невідомою історією обслуговування.
• Стан суміжних компонентів. Слід перевірити колінчастий вал, шатун, підшипники, сальники, впуск, систему подавання пального та охолодження. Неусунене підсмоктування повітря, неправильне сумішоутворення або перегрів здатні швидко пошкодити встановлену ЦПГ.

Комплект для відновлення двигуна

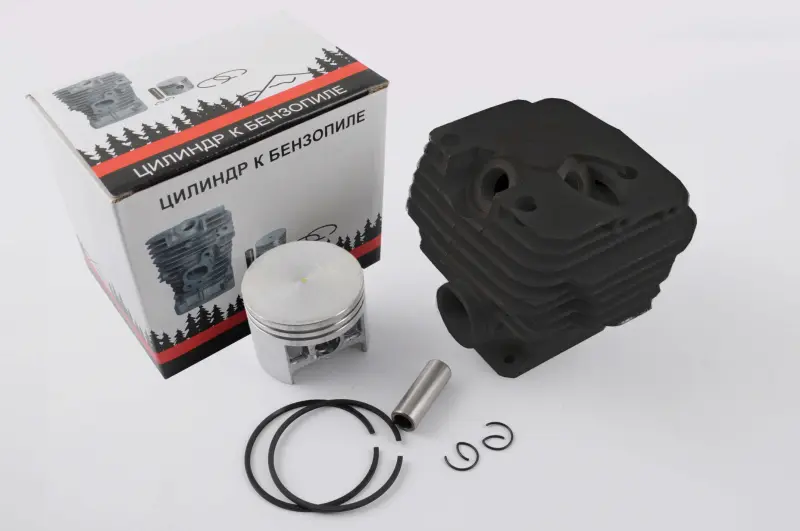

До набору входять основні деталі верхньої частини двигуна: чорний ребристий циліндр, поршень, два кільця, палець і пара стопорних кілець. Ребра циліндра збільшують площу відведення тепла під час повітряного охолодження, а поршневі кільця забезпечують ущільнення між поршнем і стінкою циліндра. Палець з’єднує поршень із шатуном, стопорні кільця утримують його в передбаченому положенні. Спільна заміна цих компонентів дає змогу відновити правильне сполучення деталей після пошкодження або критичного зношення.

Рекомендації щодо встановлення

Монтаж ЦПГ потребує чистоти й акуратного складання. Перед установленням видаляють залишки забруднень із посадкової поверхні, перевіряють відсутність сторонніх частинок у картері та оглядають канали. Кільця встановлюють у правильному положенні відносно фіксувальних ділянок поршня, не допускаючи перекосу та надмірного зусилля. Стопорні кільця мають повністю зайняти свої посадкові канавки. Поршень орієнтують відповідно до будови двигуна та розташування вікон циліндра.

Після складання необхідно перевірити вільний рух механізму вручну, герметичність з’єднань і справність подавання пального. Причину пошкодження попередньої ЦПГ усувають до першого запуску: встановлення нового комплекту без перевірки сумішоутворення, герметичності й охолодження може спричинити повторні задири. Для ремонту з повним розбиранням двигуна доцільно доручити дефектування та монтаж майстру, який працює з двотактними бензопилами.
